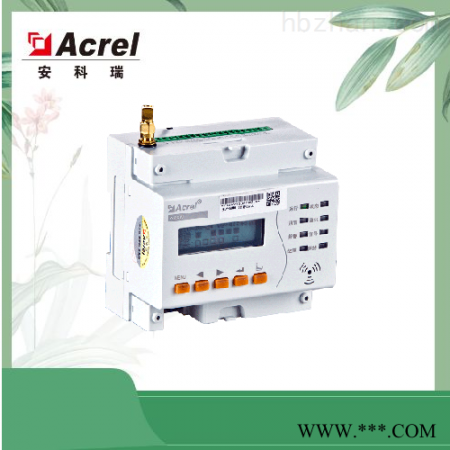

ARCM300T-Z-2G智慧用电在线监控装置 电表

安科瑞 唐潇倩

1、概述

智慧用电在线监控装置是针对 0.4kV 以下的 TT、TN 系统设计的智能电力装置，具有单、三相交流电测量、四象限电能计量、谐波分析、遥信输入、遥信输出功能，以及 RS485 通讯或 GPRS 无线通讯功能，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。ARCM300T-Z-2G智慧用电在线监控装置

产品采用微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑监控装置预防监控、系统绝缘老化预估等的理想选择。同时将原有 RS485 通讯升级为 GPRS 无线通讯方式，*解决了现场布线难的情况，提高工作效率。作为一种*的智能化、数字化的采集元件，该智能装置已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。ARCM300T-Z-2G智慧用电在线监控装置

2、产品型号

3、技术参数

4、安装与接线

4.1外形及安装尺寸（单位 mm）

4.2安装方式

35mm 导轨安装，可加固定端子进行固定。

4.3接线说明

5、指示灯定义及按键操作

5.1测量项目及丝印说明

可同时监控剩余电流和温度,并根据剩余电流和温度的大小作出报警指令。并且当输入信号达到报警设置   时，发出声光报警。

5.2指示灯定义

●运行指示灯（绿色）：仪表处于正常运行时，指示灯闪烁，闪烁频率大约为一秒一次；

●消音指示灯（绿色）：仪表处于消音状态时，指示灯亮；

●报警指示灯（黄色）：仪表处于报警状态时，指示灯亮；

●故障指示灯（黄色）：仪表处于故障时，故障指示灯常亮(故障为外部线路故障，而不是仪表本身的故障）；

●状态指示灯（绿色）：长亮（已连接到服务器），闪烁（未连接服务器）；

●通讯指示灯（绿色）：快闪（仪表内部通讯正常），慢闪（仪表内部通讯异常）；

●信号指示灯（红色）：长亮（无线信号强，RSSI 值大于 15）闪烁（无线信号弱，RSSI 值小于 15）；

●网络指示灯（红色）：闪烁（GPRS 模块工作正常）。

5.3按键操作

可通过按键对仪表进行地址、参数设置，亦可通过按键来对仪表执行消音、自检和复位操作等。

6、仪表常见故障分析

●若仪表运行指示灯不亮，请检查电源是否接好；

●若仪表状态指示灯闪烁，请检查仪表是否配置好或 SIM 是否插好；

●若仪表通讯指示灯慢闪，直接送修；

●若仪表网络指示灯长亮或熄灭，仪表 GPRS 模块有问题，直接送修。

7、安装要求

●此仪表应安装在现场无线信号良好的地方；

●必须让具有资格的安装人员安装此仪表，并且安装之前要仔细阅读使用说明；

●接线时按照使用说明中的接线方式接线，接线完成后要认真核对接线是否正确，以免通电后损坏探测   器、产生危险事故；

●安装或拆除仪表时，请确认工作电源、待测母线及相关部分电源已切断以免发生触电，造成危险和人   员伤害；

●接线、布线请按相关规范要求，以免发生短路、断路等事故，同时也方便日后的维护和检修；

●仪表的正常运行依赖于正确的安装、设置和操作，安装之前请详细阅读安装、设置和操作的相关内容，   以保证仪表的正常运行。

8、智慧用电管理系统介绍

近几年来，随着信息技术的不断发展，一种利用物联网、云计算、大数据等*技术实时探测电气线路和用电设备安全隐患的用电安全信息综合管理服务系统应运而生。

安科瑞凭借多年在电气火灾监控领域的丰富经验和技术力量，推出了智慧用电监控预警平台，该平台采用自主研发的剩余电流互感器、温度传感器和电气火灾探测器，对引发电气火灾的主要因素（导线温度、电流和剩余电流）进行不间断的数据跟踪与统计分析，并将发现的各种隐患信息及时推送给企业管理人员，指导企业及时排查和治理，达到消除潜在电气火灾安全隐患，实现“防患于未然”的目的。

用户可以利用PC、手ji、平板电脑等多种终端实现对用电监控预警平台的访问，查询包括系统信息、实时数据、报警记录等在内的各种信息，使用方便。利用该系统为用户提供的低成本专业服务，能有效提升企业的消防安全管理和电气设备安全水平，有效防范重大恶性火灾财产损失、尤其是重大恶性人员伤亡责任事故的发生。
