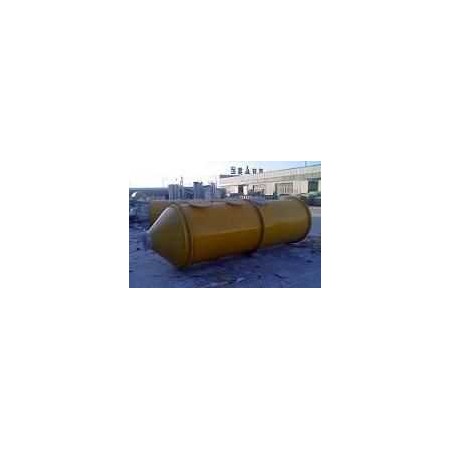

BJS-X型酸雾净化塔
(认证产品) |
| BJS-X酸雾净化塔说明 |
改进型BJS-X型采用的技术，综合内外同类净化塔的优点，由对BJS-X净化塔进行重新设计，采用一鼓泡，两喷淋，四吸收，同时对填料层塔体进行了技术参数上的优化，净化效率可达98%，净化后的酸雾废气大大低于排放标准，是当前内外的高浓度、较高温度酸碱净化设备。
BJS-X型玻璃钢，符合“大气污染物综合排放标准（GB16297-1996）”，并获“环境保护产品认定证书”，证书号：冀环产认字[2005]028号。
BJS-X型处理的主要有害气体为酸雾(H2S04)、(HCL)气体氟化氢(HF)气体、铬酸雾(CrO3)、氰氢酸(HCN)气体、硫化氢(H2S)、氨气(NH3)、碱蒸汽等水溶性气体。采用氢氧化钠为吸收中和液、溶液浓度为2-6%，净化效率均为95%-98%以上。
BJS-X型它具有效力高、耐腐蚀性强，高强度、低噪声、耗电省、体积小，拆装维修方便，轻巧耐用，外形美观大方等优点。
本厂目前生产的BJS-X型型号有1.5型、3型、5型、7.5型、10型、20型、30型、40型、50型九种规格。
BJS型采用玻璃钢和聚氯乙烯材料分段制作。塔体外表面采用耐水、耐老化胶衣树脂作老化面层，胶衣层厚不小于0.5mm。在强度与内外表面间采用无碱无蜡无捻的方格细布作为耐老化的渡层，其树脂含量不低于75%，层数按大型技术标准要求敷设，树脂含量达60-70%，使塔体强度可靠。
BJS-X结构
BJS由圆形塔体，用法兰分段联接而成。具体结构由进风段、压力室、鼓泡贮液箱、两喷淋段、旋流板、出风锥帽等组成。其特点是：制作方便、便于按装检修、强度高、占地面积小。酸雾废气由风机压入净化塔的内筒形成压力室，再由压力室均配给每根鼓泡管，废气通过鼓泡进入贮液箱的吸收中和液中产生鼓泡，使气液充分接触，提高净化效率；然后进入喷淋层，喷淋形式采用双层填料，两喷淋，使气液充分接触，提高净化效率。本塔配用一台玻璃钢离心通风机和塑料水泵或不锈钢水泵即可。当处理风量在10000立方米以上时，采用二台水泵就能达到设计要求。
BJS-X主体：
1、复合玻璃钢贮液箱、加液管，在吸液管上加有滤液装置，进风段采用复合玻璃钢制作。
2、*、二喷液段均采用一排Y-1型尼龙喷嘴，多面空心球滤料和玻璃检视孔。
3、有效挡水段设有旋流板增加挡水的效果。
4、玻璃钢风帽盖。
5、F4-72型玻璃钢离心通风机。
6、塑料水泵或不锈钢离心泵。
7、其它配件如塑料管件阀门、固定支架、检修爬梯和进风管道等，用户可在订货时定制。 |
|
 |
| 型号 | BJS-1.5 | BJS-3 | BJS-5 | BJS-7.5 | BJS-10 | BJS-20 | BJS-30 | BJS-40 | BJS-50 | | 设计风量M3h | 1500 | 3000 | 5000 | 7500 | 10000 | 20000 | 30000 | 40000 | 50000 | | 玻璃钢离心风机 | 型号F4-72 | No3.2 | No4 | No4 | No4.5 | No4.5 | No8 | No10 | No12 | No12 | | 风量M3h | 1637 | 3566 | 5315 | 7947 | 9440 | 17400 | 27250 | 38600 | 47000 | | 风压(Pa) | 1110 | 1920 | 1480 | 2080 | 1680 | 1480 | 1220 | 1410 | 1760 | | 耐酸水泵 | 型号 | 50FS-25 | 50FS-25 | 50FS-25 | 50FS-25 | 50FS-25 | 50FS-35 | 50FS-35 | 50FS-35 | 50FS-35 | | 扬程 M | 25 | 25 | 25 | 25 | 25 | 35 | 35 | 35 | 35 | | 处理酸雾初始浓度 | HCL mg/m3 | <400 | | H2SO4mg/m3 | <300 | | HNO3mg/m3 | <1000 | | 吸收效率 | HCL mg/m3 | 91～99 | | H2SO4mg/m3 | 92～98 | | HNO3mg/m3 | 93～98 | | 中和液NaOH溶液浓度% | 2～6 | | 净化塔阻力(Pa) | 600 |
|
BJS-X的净化顺序过程原理原理图说明
吸风罩→进风管道→风机(或进风段)→压力室→鼓泡管→进风段*段滤料层(*中和反应段)→第二滤料层(第二中和反应段)旋流板→出风帽盖→排风管(或吸入段风机)
BJS-X的工作原理
BJS采用氢氧化钠溶液为吸收中和液来净化酸雾废气。酸雾废气由风机压入净化塔的内筒形成压力室，再由压力室均配给每根鼓泡管，废气通过鼓泡进入贮液箱的吸收中和液中产生鼓泡，使气液充分接触，再向上流动，至*滤料层，与*喷咀喷出的中和液接触反应。吸收后的废气继续向上流动至第二滤料层，与第二喷咀喷出的中和液接触，再次发生中和反应，然后通过旋流板，由风帽和排风管或风机排入大气中。 |
|
| BJS-X型酸气净化塔外形尺寸 |
|
| BJS-X外型安装尺寸 |
| 型号 | BJS-1.5 | BJS-3 | BJS-5 | BJS-7.5 | BJS-10 | BJS-20 | BJS-30 | BJS-40 | BJS-50 | 外
形
尺
寸 | φ | 600 | 800 | 1200 | 1300 | 1500 | 2200 | 2500 | 3100 | 3500 | | φ1 | 250 | 360 | 400 | 450 | 500 | 700 | 1000 | 1120 | 1250 | | H | 4200 | 4200 | 4200 | 4200 | 4200 | 6200 | 6200 | 6200 | 6700 | | A×B | 224×256 | 280×320 | 380×320 | 315×360 | 315×360 | 560×640 | 700×800 | 840×960 | 840×960 | 安
装
尺
寸 | φ2 | 800 | 1000 | 1200 | 1500 | 1700 | 2400 | 2900 | 3300 | 3700 | | L1 | 140 | 140 | 140 | 140 | 140 | 380 | 380 | 380 | 380 | | L2 | 100 | 100 | 100 | 100 | 100 | 270 | 270 | 270 | 270 | | L3 | 178 | 178 | 178 | 178 | 178 | 470 | 470 | 470 | 470 | | L4 | 660 | 760 | 860 | 1060 | 1160 | 1900 | 2150 | 2350 | 2550 | | L5 | 840 | 900 | 1100 | 1300 | 1400 | 2100 | 2500 | 3000 | 3000 | | B | 240 | 288 | 288 | 316 | 316 | 365 | 365 | 365 | 365 |
|
安装使用注意事项
1 、本设备宜安装在高出地面 100mm 以上的混凝土基础上，水泵、风机应按要求另做混凝土基础。
2 、运输安装时要注意保护，不得碰损机体部件。
3 、本设备出厂时，本公司根据具体情况，采用分段包装运输，由本公司派人员到现场安装调试。
4 、本设备安装和工作在室外的，冬季应对底部水池部位注意冻。
5 、本设备底部水池有液位标记，使用前务必按液们标记注入吸收液。使用过程中应注意补充吸收液。
6 、使用时应先开水泵 2-3 分钟，再开动鼓风机，停机时应先停鼓风机 1-2 分钟后，再停水泵。
7 、应根据使用情况定期检查塔体底部水池内液体酸性深度排气口气体净化程度，超过标准时。应更换底部水池中的吸收液。
8 、本设备一年半至二年庆做一次检修，检查盘状喷淋管和填料的填塞情况，并对其进行清洗。
订货须知
1 、选定设备时，所需净化空间的排风量必须和设备处理风量相符，否则达不到腓风净化环境
2 、为保证净化效果，使用我公司配套之整机。
3 、我公司可根据用户需要另行设计、制作特殊要求的净化设备。
4 、为了方便用户，我公司产品供货方式灵活，即可成套从应也可供应零部件。
5 、我公司产品设备保修期为一年。保修期内因设备原因出现的损坏，我公司负责免费维修。 |
