AcrelCloud-6000 湘潭市智慧用电监控云平台 监控系统

湘潭市智慧用电监控云平台摘要：

湘潭市智慧用电监控云平台可通过声光报警、手jiAPP、短信报警、电话通知等提醒方式提醒用户用电系统的状态。通过对数据的积累及深度挖掘，从“描述出报警”到“确诊出原因”，建立起的预警机制，将电气隐患扼杀于未发生；提供故障原因分析报告，供管理层决策、优化管理流程及制定维修计划。实现从供电侧到用电侧全生命周期管理，保障用电。

安科瑞电气推出的AcrelCloud-6000用电管理云平台采用自主研发的剩余电流互感器、温度传感器和电气火灾探测器，对电气引发火灾的主要因素（线缆温度、电流、电压和漏电流）进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的隐患（如：线缆温度异常、短路、过载、过压、欠压及漏电等），防止电气火灾的发生。该服务系统能解决用电单位电气线缆老旧，小微企业无电工、肉眼无法直观系统即时排查电气隐患、隐蔽工程隐患检查难等难题，将发现的隐患即时通过该服务系统向用电单位管理人员发送预警信息，指导用电单位开展治理，潜在隐患，是“科技兴安”的一个组成部分。推广使用用电管理系统，是从源头上预防电气火灾的措施，是引导企业牢固树立意识、落实生产经营企业主体责任，推进企业牢固树立生产（经营）技防、物防建设，强化企业（经营）生产硬件基础，建立健全企业隐患排查治理机制和提升企业本质水平的有力抓手。

用户可以利用PC、手ji、平板电脑等多种终端实现对平台的访问，查询包括系统信息、实时数据、报警记录等在内的各种信息，使用方便。利用该系统为用户提供的低成本服务，能提升企业的消防管理和电气设备水平，防范重大恶性火灾财产损失、尤其是重大恶性人员伤亡责任事故的发生。

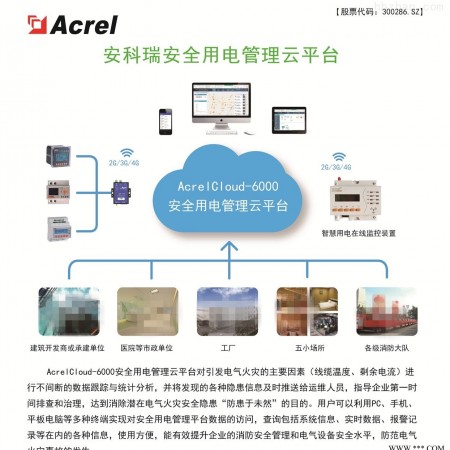

本平台的整体结构如图所示：

现场可通过互联网和平台通讯，没有互联网接入的场合可采用2G/4G通讯，平台侧需要具备固定IP地址的宽带接入。

现场安装的设备采集用电回路漏电电流、线缆温度，可选功能：电流/电压/功率，通过2G无线方式上传到用电管理云平台，当现场发生线缆漏电电流或者温度超出标准值或者设定值时，通过工作站或者手jiAPP推送报警信号。

系统功能：

1、数据监控：系统对过剩余电流、短路、过温度、过载、过压、欠压等电气故障进行实时监控、报警、记录。更可接入烟感和故障电弧等其他传感器。

2、云端远程控制：便捷地对设备进行远程控制。通过手ji或网站能够远程对具体设备实施紧急拉闸、设置报警参数等控制指令

3、数据和隐患分析：数据分析结果可以为用户提供参考价值，及早发现问题、杜绝隐患。

4、消息提醒：一旦发生任何电气报警，则用户APP或手ji短信将在5-10秒内到达用户手ji端（视运营商网络状况）。

5、权限管理：三级金字塔管理权限。每个项目节点可管理员。金字塔型的权限管理保障了管理、运营、使用的和便捷性。

6、大数据存储：云平台提供超大容量的信息储存及稳定的服务，提升了服务质量，能够追溯至几年前的数据。

7、集中监控：数据通过每个节点的2G/3G网络传输至云端集中式管理和监控，主控端布置于城市消防大队或运维单位，数据可存储至阿里云。月流量低至每月每设备一元。

8、成本低部署方便：每个项目节点仅需配置探测器和无线传输模块，无需配置主机和数据库，插电自动连接云端，大大节约硬件成本和安装调试成本。

智慧用电装置：

安科瑞推出的ARCM300T-Z-2G用电装置是集漏电、过载、温度过高、电压、功率因素等电气故障和功率、电量等能耗数据于一体的全电量用电探测器，通过内置GSM模块以无线通讯的方式实现智慧用电云平台的远程监控，实时接收并显示报警、故障等状态信息，解决了有线方式的施工难度问题。

智慧式用电服务云平台可直接管理接入到平台上的所有监控探测器数据，并提供实时报警、短信报警、自动巡检、报表统计等功能，以云计算和大数据的设计理念解决了传统电气火灾消防系统监控主机的局限性，人机界面友好， 操作直观方便。

ARCM300T-Z-2G产品具有安装方便、通讯稳定、布线简单等特点。适用于智能楼宇、商厦、工矿企业、电信等领域，是防止由电气线路故障所引发的电气火灾较为的用电保护设备。

●剩余电流报警设定值：100mA～1000mA 显示范围：50mA～1500mA

●电流报警设定值：10A～1000A 显示范围：10A～630A 调节精度≤5mA

●温度报警设定值：45℃～140℃ 显示范围：0℃～140℃ 调节精度 5℃

●通讯方式：485 通信、GPRS(2G)无线通讯

●工作方式：220V/1A 正常待机电流：约 85mA 大瞬间电流：2A

●报警延迟时间：0.3s～5s

●控制输出：常开触点(触点容量 250VAC/ 、30VDC/)

●工作环境要求

工作电压:（AC）220V50Hz，±20%，功耗<2W；

工作温度：-20℃~60℃；

工作湿度：10%~90%RH，无凝露；

●显示类型：LCD 中文显示；

●1路开关量输入、1 路开关量输出 ；

●具有通讯、消音、运行、故障、报警指示灯；

●行标准：

GB14287.2-2014 《电气火灾监控系统 第 2 部分：剩余电流式智慧用电监控探测器》

GB14287.3-2014 《电气火灾监控系统 第 3 部分：测温式智慧用电监控探测器》

●配件（剩余电流互感器 1 个、电流互感器 3 个、温度传感器 4 个）

●证书：消防电子产品质量监督检验中心出具的报告和消防产品认证证书

智慧式用电服务云平台功能

综合界面

实时监控

通过实时监控界面，除了可以实时显示项目所属客户、地址、建筑面积、消防设施、责任人、电话、设备数量、探测器数量等信息，还以更醒目的方式显示了未处理报警和未处理故障信息，下属设备和探测器，并可以查看各设备以及探测器基本信息、开关操作、数据监控、实时数据、参数设置、历史信息和报警信息等。

隐患管理

隐患管理包括隐患巡查、隐患处理、和隐患记录。

统计分析

统计分析包括数据汇总和分析报告，数据汇总以曲线和表格形式显示各个月份的报警和故障记录，同时显示控制日志。

手jiAPP功能

手jiAPP软件具有IOS版本和安卓版本，通过APP消息推送的方式提醒用户实时报警信息；可以实现远程复位、远程分闸功能；可以对所有现场探测器进行远程参数设定及修改；可以对所有现场探测器的远程控制记录进行查询；

政策推广文件

■ 《关于推广使用智慧式用电管理系统的通知》河南开封市通许县（通安生委〔2017〕5号）

■ 《张家口市生产委员会关于推广使用智慧式用电隐患管服务系统的通知》

■ 人民政fu办公厅文件《湖南省人民政fu办公厅关于加强生产监督的实施意见》（湘政办发[2015]101号）

■ 株洲市生产委员会办公室发布《关于推广使用智慧用电隐患监管服务系统的通知》（株安办发〔2017〕42号）

■ 《省安办关于全省电气线路监控系统试点工作的通知》湖北省生产委员会办公室文件(颚安办〔2017〕101号)

■ 陕安委会〔2017〕11号文件：陕西省生产委员会关于印发《陕西省电气火灾综合治理工作方案》的通知

■ 宜春市生产委员会办公室发布《关于推广使用智慧用电管理系统的通知》（宜市安办字〔2017〕89号）

■ 关于印发《广东省电气火灾综合治理工作方案》的通知（粤公通字〔2017〕127号)

■ 深圳市消防委员会文件关于印发《标本兼治开展电气火灾隐患治理的工作意见的通知》（深消安委〔2017〕18号）

■ 深圳市宝安区人民政fu办公室关于印发《宝安区深化用电动态监控系统安装应用试点工作实施方案》的通知（深宝府办函[2017]8号）

■ 新安街道办事处办公室文件《关于印发新安街道推广使用电气动态监控系统工作方案的通知》（宝新办〔2016〕6号）

■ 关于转发广西壮族自治区电气火灾防范专项治理工作方案和开展电气火灾综合治理工作指导意见的通知（靖安委办发〔2017〕68 号）

■ 生产委员会办公室发布《关于新城区推广使用智慧式用电管理系统的通知》（新安委办发〔2017〕42号）

■ 《关于进一步加快推广使用智慧式用电管理系统的通知》（新安委发〔2017〕9号）

■ 《关于玉泉区推广使用智慧式用电管理系统的通知》（玉安委办发〔2017〕100号）

■ 《关于推广使用智慧式用电管理系统的通知》（新疆哈密地区(哈公消〔2015〕215号)

应用案例

浙江某网络科技有限公司用电平台：该项目是浙江台州的某公司使用我司用电系统，在当地整治五小场所电气火灾的大背景下，大力推广云平台。
