T35-11型低噪声轴流风机技术描述

一、用途

T35型轴流通风机的主要目的是替代30K4型，30K4是20世纪50年代引进的前苏联产品和国外同类产品进行了分析对比，通过模型试验研究，确定了风机翼型，采用了圆筒型轮毂结构，电动机进行了改型设计，结构上减少了流动损失，因而使风机效率出口按圆面积计算提高到77%，按出口环面积计算提高到89.5%，噪声比A声级降低了3.6dB，又增强了叶根处的强度，避免了叶片断裂现象。

BT35型防爆轴流通风机由于采用了防爆措施，并选用防爆电机，故可用作非腐蚀的含有易燃、易爆气体的场所，作一般用途的防爆通风换气设备，T35、BT35型轴流通风机可作一般工厂、仓库、办公室、住宅内通风换气或加强暖气散热之用，或将机壳去掉，则可作自由风扇用。也可在较长的排气管道内间隔串联安装，以提高管道中的风压。

二、形式

本系列产品按叶轮直径不同共分为13种机号，依次排列为№2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2等。每一种机号又可安装成15°、20°、25°、30°、35°等5种角度。

该系列产品均采用叶轮直接装在电动机轴上的直联结构。在叶轮圆周速度不超过60m/s条件下配用三种转速：2900r/min、1450r/min、960r/min，面对进风口方向看叶轮为逆时针转动，进气方向在叶轮端。

通过T35风机的气体应无腐蚀性及显著粉尘，其温度不得超过40℃。风机出厂前，均经运转试验，确保运转平稳。

三、结构形式

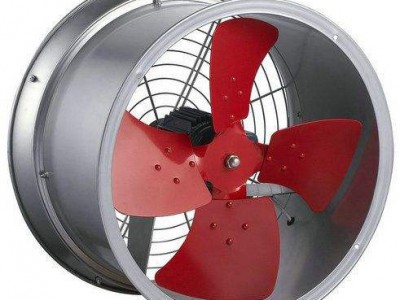

BT35、T35风机主要由叶轮、机壳、集流器等组成，它们均为钢制。支架是由型材制成与风筒连接。叶轮部由叶片和轮毂组成，也可用尼龙可调式叶轮。机壳部由风筒、支架组成，均采用薄钢板及型材制成，风筒为圆筒型与叶轮之间有一定间隙。集风器部由外筒钢板一次压制成型加工，可减少气流入口的损失。
