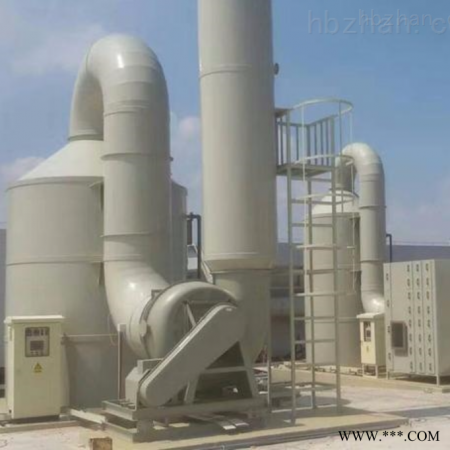

印染厂大型PP废气净化塔

印染厂大型PP废气净化塔

生产车间酸雾废气经风罩收集，经管道再进入碱液洗涤塔，碱液洗涤塔体放置二层填料层并配置二级水浴装置，并在循环水池内加氢氧化钠（简称碱），以中和废气中的酸雾，经二级喷淋塔装置清洗后*能保证达标排放。

塔体放置二层填料层并配置二级高压水浴装置，经二级喷淋装置清洗后，通过滤水装置，净气达标外排。

PP废气塔是一种使含尘气体与水进行充分洗浴作用的除尘器，PP废气塔结构简单，主要由主体，进气管，排气管，喷头，填料层，加药装置，水源（水池）和水浴循环系统组成。

它是使特定容器内含水率增加并改变气流方向、降低气流速度，让其与尘气体充分混合，使尘/气的比重增加并粘附中和，水尘由空气中脱离出来的一种除尘装置。

印染厂大型PP废气净化塔

结构：

喷淋吸收系统主要由填料、喷淋装置、除雾装置、喷淋液循环泵、吸收塔、循环水池、加药系统（根据废气种类选择，本系统由业主负责）等组成。

1、填料：主要作为布风装置，布置于吸收塔喷淋区下部，烟气通过托盘后，被均匀分布到整个吸附塔截面。这种布风装置对于提高吸收效率是必要的，除了使主喷淋区烟气分布均匀外，吸收塔托盘还使得烟气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结构为带分隔围堰的多孔板，托盘被分割成便于从吸收塔人孔进出的板片，水平搁置在托盘支撑的结构上。填料主要为拉西环、鲍尔环、PE多面球、陶瓷填料等。

2、喷淋装置 ：吸收塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。每台吸收塔循环泵均对应1到2个喷淋层，喷淋层上安装螺旋喷嘴，其作用是将喷淋液雾化。喷淋液由吸收塔经循环泵输送到喷嘴，喷入废气中。喷淋系统能使浆液在吸收塔内均匀分布，流经每个喷淋层的流量相等。

3、除雾装置：用于分离烟气携带的液滴。吸收塔除雾器布置于吸收塔顶部***后一个喷淋组件的上部。烟气穿过循环浆液喷淋层后，再连续流经除雾器时，液滴由于惯性作用，留在挡板上。由于被滞留的液滴也含有固态物，因此存在在挡板结垢性作用，留在挡板上。由于被滞留的液滴也含有固态物，需定期进行清洗，除去所含浆液雾滴。

4、喷淋液循环泵： 洗涤塔循环泵安装在吸收塔旁，用于洗涤塔内喷淋液的再循环。采用立式和单级卧式离心泵，包括泵壳、叶轮、轴、导轴承、出口弯头、底板、进口、导轴承、出口弯头、底板、进口、密封盒、轴封、基础框架、地脚螺栓、机械密封和所有的管道、阀门和电机。工作原理是叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都能得到提高，从而能够被输送到高处或远处。同时在泵的入口形成负压，使流体能够被不断吸入。泵头采用耐腐蚀材料。浆液再循环系统采用单元制，喷淋层配一台洗涤液循环泵。循环系统使用一段时间后，循环液废水***终排入废水处理池。

5、喷淋吸收塔：塔体采用PP 材质。工作时要承受塔体自身压力及溶液压力，还要承受工作时的风压，要求即要良好的耐腐蚀性能，又要保持较高的抗拉、抗压强度，洗涤塔体采用机械焊接工艺生产腐蚀性能，塔体采用机械焊接制作，强度高，质量可信，性能良好。

6、加药系统（根据废气的种类选择，本系统由业主负责）：此系统有自动加药和手动加药两种方式，其中自动加药方式是通过PH计控制加药泵的运行，精确地加入酸碱，采用自动加药系统的优点有：排除人为因素对废气处理效果的影响，且运行稳定可靠，自动化程度大幅度提高，降低工作人员的劳动强度。
