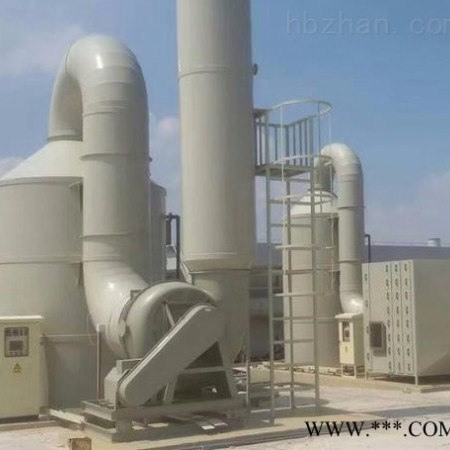

印刷厂大型PP废气净化塔

印刷厂大型PP废气净化塔

结构：

喷淋吸收系统主要由填料、喷淋装置、除雾装置、喷淋液循环泵、吸收塔、循环水池、加药系统（根据废气种类选择，本系统由业主负责）等组成。

1、填料：主要作为布风装置，布置于吸收塔喷淋区下部，烟气通过托盘后，被均匀分布到整个吸附塔截面。这种布风装置对于提高吸收效率是必要的，除了使主喷淋区烟气分布均匀外，吸收塔托盘还使得烟气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结构为带分隔围堰的多孔板，托盘被分割成便于从吸收塔人孔进出的板片，水平搁置在托盘支撑的结构上。填料主要为拉西环、鲍尔环、PE多面球、陶瓷填料等。

2、喷淋装置 ：吸收塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。每台吸收塔循环泵均对应1到2个喷淋层，喷淋层上安装螺旋喷嘴，其作用是将喷淋液雾化。喷淋液由吸收塔经循环泵输送到喷嘴，喷入废气中。喷淋系统能使浆液在吸收塔内均匀分布，流经每个喷淋层的流量相等。

3、除雾装置：用于分离烟气携带的液滴。吸收塔除雾器布置于吸收塔顶部***后一个喷淋组件的上部。烟气穿过循环浆液喷淋层后，再连续流经除雾器时，液滴由于惯性作用，留在挡板上。由于被滞留的液滴也含有固态物，因此存在在挡板结垢性作用，留在挡板上。由于被滞留的液滴也含有固态物，需定期进行清洗，除去所含浆液雾滴。

4、喷淋液循环泵： 洗涤塔循环泵安装在吸收塔旁，用于洗涤塔内喷淋液的再循环。采用立式和单级卧式离心泵，包括泵壳、叶轮、轴、导轴承、出口弯头、底板、进口、导轴承、出口弯头、底板、进口、密封盒、轴封、基础框架、地脚螺栓、机械密封和所有的管道、阀门和电机。工作原理是叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都能得到提高，从而能够被输送到高处或远处。同时在泵的入口形成负压，使流体能够被不断吸入。泵头采用耐腐蚀材料。浆液再循环系统采用单元制，喷淋层配一台洗涤液循环泵。循环系统使用一段时间后，循环液废水***终排入废水处理池。

5、喷淋吸收塔：塔体采用PP 材质。工作时要承受塔体自身压力及溶液压力，还要承受工作时的风压，要求即要良好的耐腐蚀性能，又要保持较高的抗拉、抗压强度，洗涤塔体采用机械焊接工艺生产腐蚀性能，塔体采用机械焊接制作，强度高，质量可信，性能良好。

6、加药系统（根据废气的种类选择，本系统由业主负责）：此系统有自动加药和手动加药两种方式，其中自动加药方式是通过PH计控制加药泵的运行，精确地加入酸碱，采用自动加药系统的优点有：排除人为因素对废气处理效果的影响，且运行稳定可靠，自动化程度大幅度提高，降低工作人员的劳动强度。

印刷厂大型PP废气净化塔

1、洗涤塔，喷淋塔，填料塔，酸雾处理塔采用直立式圆形设计。

2、气液两相间的传质是在填料表面的液体与气体间的相界面上进行。

3、滤填充层，采用环形PP填料，填料空隙率在0.6左右；喷洒角度为80度小孔直径为3−10mm； 该塔设有储物器。液体喷淋密度为10m³／h／m²；空塔气速为1m／秒；液气比为：1kg：1kg.

4、塔体用耐酸碱8mm厚PP板材质制作，水箱采用耐酸碱8mm厚PP板材质，内含PP网板过滤器装置收剂在填料中不断接触，上升气流中流质的浓度愈来愈低，到塔顶时达到排放要求。

5、除雾防水层采用PP塑胶丝填充

6、循环，进水，排水管道均为独立系统，采用PVC管道。

7、观测视窗采用圆形设计，以便更清晰观测运行情况以及检修

PP净化塔臭气处理设备的喷嘴设在简体上部，由切向将水雾喷向器壁，在简体内表面始终保持一层连续不断的水膜。含尘气体从简体下部切向进入除臭器并以旋转气流上升，气流中的臭气粒子被离心力甩向器壁，并为下降流动的水膜捕获。

臭气粒子随洗涤水从除臭器底部沉渣水排出口排出，净化后气体由简体从上部排出。
