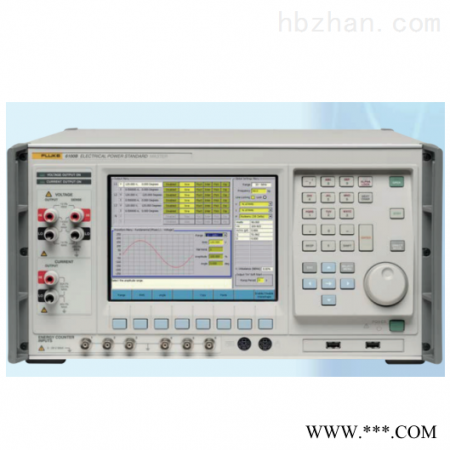

6105A、6100B 电能功率标准源

2002年，福禄克发布了6100A和6101A电能功率标准源。6100A/6101 A在单台产品中融合了信号源稳定性和参考级准确度。

现在6100A即将被 6105A和6100B所取代。新型设备6100B继承了 6100A 的电能质量校准能力和其它功

能，充分满足了电能质量测试标准的准确度要求。电能/功率的准确度得到了很大的改善，可以匹配对正弦波具有良好测量性能的装置。6105A具备6100B所有的功能，并提供更高准确度校准标准电能表和标准功率表。

另外，6105A产生的正弦波具有66ppm/年的电能准确度。同时它也能以甚佳的准确度提供具有高谐波

畸变的波形，且可溯源至国家和国际标准。用户可根据所需的准确度要求选择 6100B或6105A。这两种型号均满足IEC 61000-4系列标准的关于电能质量测量准确度要求。6100B还可用于 0.1%~2% 等级电能表的型式试验。

当您测量高准确度的标准功率表和电能表吋，您应该选择使用 6105A。6100B和 6101B还具有增强的电压通道的电流驱动能力，适合于校准从电压输人获得功率的电能表。

谁需要 6105A 或 6100B?

许多领域都需要它们对电能质量和功率测量的相应测量设备进行校准。

• 计量机构用它们来为各种研究应用提供准确的非正弦信号和虚负载功率。

• 在研究和设计中用于验证电能表型式批准和检验产品的功能和准确度。

• 在生产测试中用于确保生产的每台设备的测量正确性和可复现性。

• 在服务和校准中用于确保设备在其整个生命周期中都能符合技术指标。

• 在标准实验室中用于校准标准表，这些标准表应用于大量的电能质量分析仪和电能表的生产校准中。

Fluke 6105A 和 6100B电能功率标准源提供的信号可以让操作人员高效、快速地完成上述操作过程。更为重要的是，它可确保完善而准确地完成整个校准过程，并且所有测量都可以溯源。6105A可产生电网上遇到的各种电能质量信号，并且具有高准确度，可组成单相、两相、三相、四相系统工作，既可独立工作亦可同时工作。

6105A和6100B产品为电能校准增添了更实用和更广泛的功能。这种新产品比6100A具有更大的灵活性。

仅需重新配置通信电缆就可以将6105A和6100B主机配置为辅机。这样就为不同系统设备的组合提供了更多选择。

除了原有的80A大电流选件，还增加了新的50A选件50A选件端子上可输出所有量程 (0-50A) 的电流。

虚负载功率

6105A 和 6100B 能提供高达 1008V 的纯正弦电压和21A 的纯正弦电流。从电压端可提供高达 50VA 的功率来支持功率测量或川个电压并联设备。从电流输出端可提供高达14V峰值的顺从电压，以确保电流在长电缆、连接器和开关，或者多个设备串联吋的可靠传输。电流输出端也可提供辅助输出电压，用来模拟由分流器或电流探头产生的信号。50A选件和80A选件具有更高的交流电流输出。屏幕上可显示由用户设定的电压、电流和相位值，还可显示所计算的有功功率(W)、视在功率(VA)、无功功率(VAR)和功率因数(PF)。6105A和 6100B提供6 种用户可选的方法来计算非正弦信号的无功功率。

6130B 或 6135A 可以连接至星型负载或三角型负载，用户可以选择查看每相功率或三相总功率——视在功率、有功功率和无功功率。还可显示三相不平衡，并且可选择 IEC或 NEMA计算方法。在这种工作模式下，6100B 可以被用来校准或检定单相或多相设备的有功功率、视在功率、无功功率、相位角、功率因数、电压和电流等。

分辨率和准确度

6100B以高达6 位的分辨率产生电压和电流，准确度优于0.005%(50ppm) 。可实现1 毫度或10微弧度分

辨力的相位调节。6100B 的准确度达3 毫度，6105A的准确度更可达到 2.3毫度，在多相系统中，相电压之间的相位准确度达 5毫度， 是目前非常好的相位性能。

技术提示

在功率因数小于1的条件下校准功率设备时，与功率因数为1 时的条件相比，相位误差会大大影响参

考的准确度。 6105A/6100B 相位准确度高性能使这一因素的影响进一步降低。
