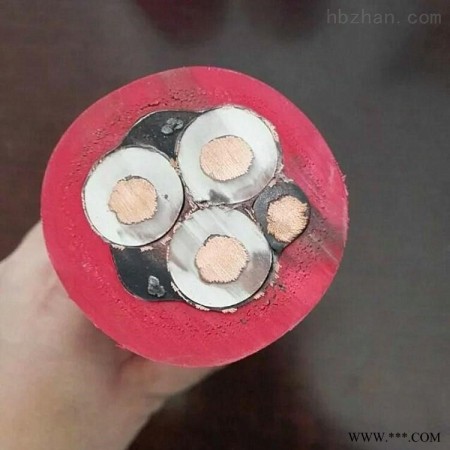

UGF高压电缆3*150+1*70 矿用电缆

UG-6000V矿用橡套软电缆，6000高压橡套电缆，6KV高压橡套电缆，10000V橡套高压电缆，10KV橡套高压电缆，UGF10KV橡套高压电缆，UG10KV高压橡套电缆，执行标准：TLL/J30-2000 用 途： 交流额定电压6kv及以下移动配电装置及矿山采掘机械；起重运输机械等。使用特性： 电缆的额定电压为6kv；电缆的长期工作温度为+65℃。电缆的弯曲半径为电缆直径的6倍。盾构机电缆产品用于额定电压14/25kV以下露天矿及地下掘进重型设备用盾构掘进机.地铁、铁路、公路、市政、水电等隧道工程。

执行标准：Q/SL225-94乙丙橡皮绝缘氯丁橡皮护套高压橡套软电缆。

使用特性：1、电缆导体额定温度为90℃。UGF高压电缆3*150+1*70

2、短路时（ 长持续时间不超过5秒）电缆导体的温度不超过250℃

3、电缆允许环境温度：UGEFP型：-15℃；UGEFHP型-33℃。

4、电缆允许弯曲半径：用于固定设备时为6D；以自由活动方式连接时为10D；

用电缆盘收放时为12D；用转向导轮时为15D。D为电缆直径。UGF高压电缆3*150+1*70

电缆型号：UGEFP名称盾构机露天矿用高压橡套软电缆

矿用动力线路用电缆在结构上要满足耐冲击（大矿石砸下）、耐挤压（矿车）等要求，并有防止引起瓦斯爆炸的保护结构（与继电保护相连），阻燃要求也较高。采煤机橡套软电缆（MC,MCP,MCPT）动力线芯3，地线芯1，控制线芯3-7；适用于采煤机电源线矿用移动橡套软电缆（MY,MYP,MYPT）动力线芯3，地线芯1；矿用移动金属屏蔽.型橡套软电缆（MYPTJ）动力线芯3，地线芯1，.线芯1；适用于矿用通用移动电源线，井下移动变压器的电源线矿用电钻电缆（MZ,MZP）动力线芯3，地线芯1，适用于煤矿井下电钻的电源连接。矿用移动轻型橡套软电缆（MYQ）适用于煤矿井下信号控制设备电源线。露天高压矿用橡套电缆（UGF）。

　　一、矿用电缆的命名由八部分组成：

　　*部分为系列代号M，即煤字的拼音*个字头；

　　第二部分为使用特性代号，反映矿用电缆所使用的场合。字母含义如下：C，采煤机用；D，低温环境用；M，帽灯用；Y，采煤设备（移动）用；Z，电钻用

主要规格：16～185mm2，动力线芯：多芯。

　　矿用橡套电缆是由多股的细铜丝为导体，外包橡胶决缘和橡胶护套的1种柔软可移动的电缆品种。适用于额定电压0.66/1.14kv及以下的移动式采煤机组等设备装置连接电源用线路。

　　二、产品标准1、mt818-2009《煤矿用电缆》

　　2、q/sdcd.1-2011《额定电压0.66/1.14kv及以下移动软电缆》

　　三、产品特性

　　1、煤矿用电缆的额定电压u0/u分为：0.3/0.5kv；0.38/0.66kv；0.66/1.14kv；1.9/3.3kv；3.6/6kv；6/10kv；8.7/10kv共七个等及。

　　2、电缆的小弯曲半径为电缆直径的6倍。

短路时（长持续时间不超过5S）电缆导体的温度不超过250℃。电缆的弯曲半径为电缆直径的6倍。产品已通过矿用产品安全标志办公室的煤安认证
