油帘喷漆房

油帘喷漆房喷漆房为工件喷涂提供洁净的工作环境充分收集漆雾 喷漆房的配置按工件大小、形状、重量及生产纲领可有多种方式：有开式、闭式之分；有连续式、间歇式之分；有工件自转或固定之分；有单侧喷涂及双侧喷涂之分。近年又发展出油帘喷漆室、下喷漆房等。

油帘喷漆房结构上应包括：送风过滤系统、工件吊挂（输送、自转）装置、水帘系统、水洗系统、排风系统、水槽、照明装置及室体。

漆雾回收的原理：漆雾回收可分成二个部分：一是喷涂工件时，漆雾与水帘碰撞混合，水帘会溶入部分漆雾落入水槽；二是未溶入水帘的漆雾经水帘板底部缝隙进入水洗室，与雾化喷嘴喷出的水雾充分混合，气水分离沉降后流入水槽。在水槽中定期加入漆雾凝聚剂形成漆渣。

喷漆房也称为烤漆房，就是在一个房间里对过滤喷漆对象进行喷漆。喷漆房多种多样，按气流方向可分为三类：横流式喷漆房、侧面下冲式喷漆房、全下冲式喷漆房。按加热方式分：柴油喷漆房、蒸汽加热喷漆房、废机油喷漆房、电加热喷漆房、红外烤漆房等。以漆雾处理方式分为干式喷漆房和湿式喷漆房（水处理）两大类。

目前，比较先进的喷漆房是全压式喷漆房，是一样环保型喷漆房，在家具行业应用广泛干式漆房:主要由主体、送风系统、排风系统、漆雾过滤系统组成。棚顶设进风过滤装置,使进入漆房的自然风得到初净化。在漆房的棚顶外侧装有防爆照明灯,保证漆房内的喷漆照明度在500Lu 以上。对于较重较大工件,可采用地轨车的方式输送。漆雾过滤系统主要功能是过滤及吸附漆房中的漆雾与溶剂, 确保排出室外的空气质量。排风净化装置分两段, 前一段为漆雾过滤装置, 过滤废漆后一段采用活性炭吸附。过滤装置易于更换, 活性炭可统一再生后重复使用 保持车间良好的工作环境。

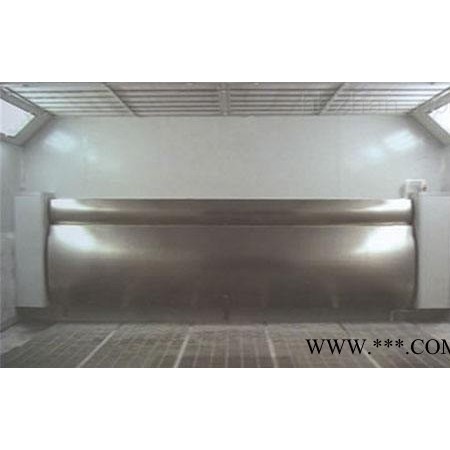

水帘漆房主要由室体、槽体、水帘板、水循环系统、喷雾系统、汽水分离系统、除渣系统、排风系统等组成。在室体正面方向作成光滑的不锈钢材质水帘板, 用水泵将水送至顶部溢流槽内溢流形成瀑布状态的水帘。喷漆时飞散的漆雾碰到水帘就会被水吸附,泻至下部水槽中积存, 未碰撞到水帘的漆雾由风机引导经喷淋式水过滤器过滤, 再经气水分离器将气、水分离, 从而完成漆雾净化过程。

 油帘式喷漆房技术特点：

该设备选用46号机械油为净化介质，该介质可长期循环使用，不需更换。选用46号机械油是因为该号油种的粘度等级，适合粘附捕集漆雾及包溶缓释有机废气，从而达到工作效果。漆雾粉尘混溶在介质内，因比重不同，油液和漆雾发生重力分离，经实验证明，混溶介质只需静止4-6小时就开始自然沉淀分离了。沉淀的漆渣在油槽底部成为豆渣式固体，洁净的介质始终在油槽上部循环使用。过滤清渣极为方便，只需用主机油泵把上部洁净介质抽入机内付油池，便可清除油槽底部固体漆渣，清理完毕再把介质抽回主油槽循环使用。因此，上面所述净化介质不需更换，只存在添加补充油渣可拌煤焚烧处理。该净化介质不但对漆雾捕集有效，而且对捕集的漆雾（含未挥发的有机笨类物质）产生包溶作用，被包溶的有机挥发物质，因与空气隔绝，不能即时挥发，只能在逐步上浮漂移过程中，缓慢自然释放，起到减小工作时间的排放浓度的作用。
