合肥喷涂废气处理设备

喷漆涂装废气成分分析：

1.喷漆废气的形成及主要成分
喷漆工艺广泛应用于机械、汽车、电气设备、家电、船舶、家具等行业。
喷漆原料——油漆涂料由不挥发份和挥发份组成，不挥发份包括成膜物质和辅助成膜物质，挥发份稀释剂是用来稀释油漆，达到漆物表面光滑美观的目的。
油漆喷涂过程中主要产生漆雾和有机废气污染，油漆在高压作用下雾化成微粒，在喷涂时，部份油漆未到达喷漆物表面，随气流弥散从而形成漆雾；有机废气来自稀释剂的挥发，有机溶剂不会随油漆附着在喷漆物表面，在喷漆和固化过程将全部释放形成有机废气(有文献报道可达上百种挥发性有机物，分别属于烷烃、环烷烃、烯烃、芳香类化合物、醇、醛、酮、酯、醚及其他化合物)。

2.汽车涂装废气的来源与特性
汽车涂装车间要对工件进行漆前处理、电泳和喷漆。涂漆工序包括喷漆、流平和烘干，在这些工序中会产生有机废气(VOCs)及过喷漆雾，故而这些工艺都需要进行喷漆房废气处理。
（1）喷漆室废气
为维持喷涂的作业环境，根据劳动安全卫生法的规定，喷涂作业时，喷漆室内应连续换风，换风速度应控制在(0.25～1)m/s的范围内。喷漆室换风排气废气的主要组成为喷漆挥发的有机溶剂，其主要成分为芳香烃(三苯及非甲烷总烃类)、醇醚类、酯类有机溶剂，由于喷漆室的排风量很大，所以排出的有机废气总浓度很低，通常在100mg/m3左右。另外，喷漆室的排气中经常还含有少量未处理*的漆雾，特别是干式漆雾捕集喷漆室，排气中漆雾较多，可能成为废气处理的障碍，废气处理前必须预处理。
（2）晾置室废气
面漆在喷涂之后烘干之前，要进行流平晾置，湿漆膜在晾置过程中有机溶剂挥发，为防止晾置室内有机溶剂聚集发生爆炸事故，晾置室应连续换风，换风速度一般控制在0.2m/s左右，排风废气的成分与喷漆室排风废气的成分相近，但不含漆雾，有机废气的总浓度比喷漆室废气偏大，根据排风量大小不同，一般在喷漆室废气浓度的2倍左右，可达到300mg/m3，通常与喷漆室排风混合后集中处理。另外，调漆间、面漆污水循环水池也要排放类似的有机废气。
（3）烘干废气
烘干废气的成分比较复杂，除包含有机溶剂、部分增塑剂或树脂单体等挥发成分，还包含热分解生成物、反应生成物。电泳底漆与溶剂型面漆烘干均有废气排出，但其成分与浓度差别较大。

喷漆废气的危害：

      分析可知，来自喷漆室、晾置室、调漆间、面漆污水处理间的废气，为低浓度、大流量常温废气，污染物的主要组成为芳香烃、醇醚类、酯类有机溶剂。对照《大气污染综合排放标准》，这些废气的浓度一般在排放限值以内，为应对标准中排放速率要求，多数汽车厂采取高空排放的办法。这种办法虽然可以满足目前排放标准，但废气实质上是未经处理稀释排放，一条大型的车身涂装线每年排放的气体污染物总量可能高达数百吨，对大气造成的危害非常严重。

      漆雾中的有机溶剂——苯、甲苯、二甲苯等属强毒性溶剂，作业时散发至车间空气中，工人经呼吸道吸入后可引起急性和慢性中毒，主要引起中枢神经及造血系统的损害，短期吸入高浓度(1500mg/m3以上)的苯蒸气，即可引起再生障碍性贫血，经常吸入低浓度的苯蒸气也会引起呕吐、神智不清等神经症状。

合肥喷涂废气处理设备：

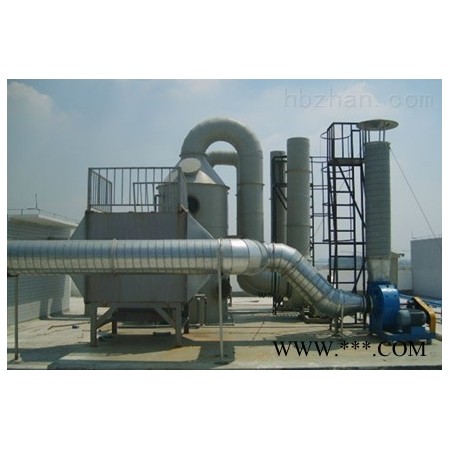

水喷淋+活性炭吸附脱附+冷凝回收法
利用喷淋塔除去漆雾和可溶于水的物质，再经过干式过滤器，进去活性炭吸附装置，等活性炭吸附满的时候，再脱附（脱附方法有蒸汽脱附、电加热脱附、氮气脱附），将处理后的废气吸附浓缩后冷凝，冷凝液经分离回收有价值的有机物。该法用于浓度高、温度低、风量小的废气处理。

合肥喷涂废气处理设备工作原理：

 洗涤塔

       洗涤塔一般为立式喷淋洗涤填料塔，内部喷头和填料层交替分布。填料具有较大的比表面积，用于增加两种流体间的接触面积。废气由底部进入，经填料层和除雾器后，由顶部排出。液体被水泵送到喷头喷出，向下降落，经填料层回到水箱。废气中的杂质粘附在填料上，后在水流作用下进入水箱，达到截留目的。水箱中的杂质需定期清理，污水需定期排放。

活性炭

       活性炭是一种多孔性的含碳物质，它具有高度发达的孔隙构造，活性炭的多孔结构为其提供了大量的表面积，能与气体（杂质）充分接触，从而赋予了活性炭所特有的吸附性能，使其非常容易达到吸收收集杂质的目的。就像磁力一样所有的分子之间都具有相互引力。正 因为如此，活性炭孔壁上的大量的分子可以产生强大的引力，从而达到将有害的杂质吸引到孔径中的目的。

       不是所有的活性炭都能吸附有害气体，只有当活性炭的孔隙结构略大于有害气体分子的直径，能够让有害气体分子*进入的情况下（过大或过小都不行）才能达到很好的吸附效果。当吸附载体饱和后需要再生处理。
