LBC BZC51-A2D2K1G医药防爆操作柱

BZC51-A2D2K1G医药防爆操作柱（ⅡB）适用范围
1. 适用于爆炸性气体环境1区,2区危险场所。
2. 适用于ⅡA,ⅡB类爆炸性气体环境。
3. 适用于T1-T6组温度组别
4. 广泛适用于石油开采、炼油、化工、等危险环境及海洋石油平台、油轮等场

BZC51防爆操作柱主要技术参数:
防爆标志:Exed II CT6

BZC51-A2D2K1G医药防爆操作柱
防护等级：IP65
防腐等级：WF2
使用类别：AC-3 AC-4
额定电压：220V/380V
额定电压：10A
进线口：G1”G3/4”
电缆外径：12mm-17mm 8mm-14mm
指示灯电压代号：
    A：AC/DC 12-36V  B:AC/D8-100V
    C：DC220V        D：AC220-380V
指示灯颜色代号：
    R：红色    G：绿色
    Y：黄色    W：白色
按钮触头式代号：
    I：一常开一常闭
   II：二常开
  III：二常闭
电流表精度及规格：
1.5级/0.1A 0.5A 1A 1.5A 3A 5A 7.5A 10A
注：接次级电流5A的外附电流互感器，本电流表
   为过载表，过载电流为5倍，也可根据要求提
   供3倍或2倍过载的电流表，有特殊要求请说明。
电压表精度及规格：
1.5级/30V 50V 75V 100V 120V 150V 200V
  250V 300V 400V 450V 600V 450V-450KV

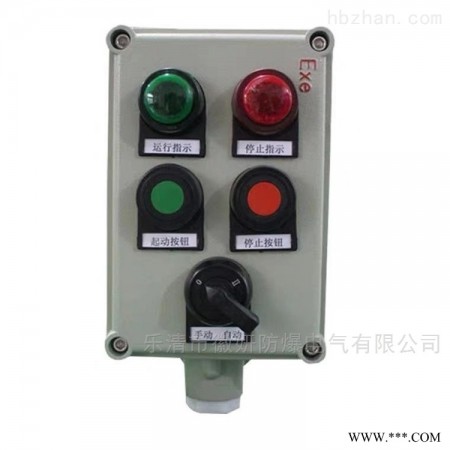

bzc51-A2D2G远程控制防爆操作柱操作柱外壳采用铝合金压铸成型，表面高压静电喷塑；内装内装万能转换开关、按钮、电流表（可按客户要求装其它表）、指示灯等；接线端子采用增安型接线端子，提高了产品安全性；万能开关有30多种功能由用户自由选择，可根据客户要求特制；采用隔爆形式、防爆性能可靠，同时适用于粉尘防爆区域 作为交流50Hz，电压至220/380V动力设备起动、停止控制使用。

订货须知

1、在选型时请根据总单元及分单元的含义，注明按钮、电表、带灯按钮、指示灯、开关各自的数量、规格及产品的安装方式等，详细注明所需产品的型号；

2、总单元中注明所需按钮、电表、带灯按钮、指示灯、开关数量、产品安装方式、进线方式；

3、分单元中详细注明按钮、电表、带灯按钮、指示灯、开关各自的参数，如数量、规格、电压等；

4、如无特殊接线要求，按红色按钮将常闭点引出、绿色或黄色按钮将常开点引出，如有不同接线要求时，请提供原理图

BZC51-A2二钮防爆操作柱

BZC51-A2G 二钮 挂式

BZC51-A2L 二钮 立式

BZC51-A4 四钮防爆操作柱

BZC51-A4G 四钮 挂式

BZC51-A4L 四钮 立式

BZC51-A6防爆操作柱

BZC51-A6G 六钮 挂式

BZC51-A6L 六钮 立式

BZC51-A8G 八钮防爆操作柱

BZC51-A8L 八钮

BZC51-A8 八钮

BZC51-A10 十钮防爆操作柱

BZC51-A10G 十钮挂式

BZC51-A10 十钮立式

BZC51-A12 十二钮防爆操作柱

BZC51-A12G 十二钮挂式

BZC51-A12L 十二钮立式

BZC51-K1 一开关防爆操作柱
