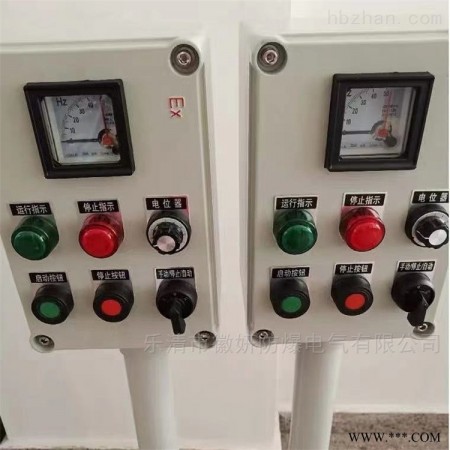

LBC BZC51-D2A2K1G防爆操作柱

BZC51-D2A2K1G防爆操作柱 适用范围

适用于爆炸性气体环境1区、2区；

适用于可燃性粉尘环境20区、21区、22区；

适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；

适用于温度组别为T1～T6的环境；

适用于石油采炼、储存、化工、医药、纺织、印染、及军事设施等爆炸性危险环境特点

BZC51-D2A2K1G防爆操作柱技术参数

防爆标志：ExedIIBT4/T5/T6、ExedIICT4/T5/T6、DIP A20 TA,T4/T5/T6

额定电压：AC380V/220V/50HZ

防护等级：IP54 IP55（IP65）

防腐等级：WF1

螺纹规格：DN20 /G3/4;

技术特点

1.采用ZL102铝合金压铸成型，表面高压静电喷塑，不锈钢外露紧固件

2.内装万能转换开关、按钮、电流表、指示灯

3.转换开关有30多种功能可由用户自由选择

4.万能开关操纵机构经过优化设计,可以自动找正,能保证转动灵活,无卡滞现象

5.电流表量程由用户

6.钢管或电缆布线均可

7.产品出厂铭牌上只体现总单元内容,名分单元代号为订货参数

8.安装方式：立式或挂式

产品特点

1. 铸铝合金外壳,表面喷塑。

2. 内装万能转换开关、按钮、电流表(可按用要求装其他仪表)、指示灯。

3. 转换开关有30多种功能可由用户自由选择,可根据要求特制。

4. 万能开关操纵机构经过优化设计，可以自动找正,能能保证转动灵活，无卡滞现象。

5. 电流表量程由用户。

6. 钢管或电缆布线均可。

7. 产品出厂铭牌上只体现总单元内容,各分单元代号为订货参数。

8. 符合GB3836-2000,IEC60079标准要求。

用途

1.用途：本产品适用于含有爆炸性气体环境用的1区、2区危险场所，作为交流50Hz，电压至220/380V动力设备起动、停止控制使用。

工作条件编辑

a． 海拔高度不超过2000m；

b． 周围空气温度不超过+40℃，低不低于-20℃；

c． 空气相对湿度不大90%（+25℃时）；

d． 大降雨强度50mm/10min；

e． 大辐射强度1.4cal/cm.min；

安装及维修

1.安装及维修前需切断前级电源；

2.进、出线电缆穿过橡胶密封圈，并用垫圈及安装管压紧，保证密封及电缆不得松动；

3.操作柱在使用过程中要定期检查，以保证其良好运行；

4.非专业人员严禁开盖安装维修。

5.订货须知,订货时应指出产品的完整型号、名称、规格及订货数量。

例：BZC51-10G WF1 防爆操作柱，2钮2灯，户外防中腐，50台。

LBZ/BZC53-A1防爆操作柱

LBZ/BZC53-K1L防爆操作柱

LBZ/BZC53-A2L防爆操作柱

LBZ/BZC53-B1K1L防爆操作柱

LBZ/BZC53-D2K1L防爆操作柱

LBZ/BZC53-A2D2L防爆操作柱

LBZ/BZC53-A2K1L防爆操作柱

LBZ/BZC53-B1D2K1L防爆操作柱

LBZ/BZC53-A2B1K1L防爆操作柱

LBZ/BZC53-A2D2K1L防爆操作柱

LBZ/BZC51-A2B1D2K1L防爆操作柱

LBZ/BZC51-A4D4K2L防爆操作柱

BZC51-A2二钮防爆操作柱 BZC51-A2G 二钮 挂式 BZC51-A2L 二钮 立式

BZC51-A4  四钮防爆操作柱 BZC51-A4G 四钮 挂式 BZC51-A4L 四钮 立式

BZC51-A6防爆操作柱 BZC51-A6G 六钮 挂式 BZC51-A6L 六钮 立式

BZC51-A8G 八钮防爆操作柱 BZC51-A8L 八钮 BZC51-A8 八钮

BZC51-A10 十钮防爆操作柱 BZC51-A10G 十钮挂式 BZC51-A10 十钮立式

BZC51-A12 十二钮防爆操作柱 BZC51-A12G 十二钮挂式 BZC51-A12L 十二钮立式

BZC51-K1  一开关防爆操作柱 BZC51-K1G 一开关挂式 BZC51-K1L 一开关挂式

BZC51-K2 二开关防爆操作柱 BZC51-KG 二开关挂式 BZC51-K2L 二开关立式

BZC51-A2D2 二钮二灯防爆操作柱 BZC51-A2D2G 二钮二灯挂式 BZC51-A2D2L 二钮二灯立式

BZC51-A4D4 四钮四灯防爆操作柱 BZC51-A4D4G 四钮四灯挂式 BZC51-A4D4L 四钮四灯挂式

BZC51-A2B1 二钮一表防爆操作柱 BZC51-A2B1G 二钮一表挂式 BZC51-A2B1L 二钮一表立式

BZC51-A2K1 二钮一开关防爆操作柱 ZC51-A2K1G 二钮一开关挂式 BZC51-A2K1L 二钮一开关立式

BZC51-A2D2K1 二钮二灯一开关防爆操作柱 BZC51-A2D2K1G 二钮二灯一开关挂式 BZC51-A2D2K1L 二钮二灯一开关立式

BZC51-A2B1K1 二钮一表一开关防爆操作柱 BZC51-A2B1K1G 二钮一表一开关挂式 BZC51-A2B1K1L 二钮一表一开关立式

BZC51-A2B1D2G二钮一表二指示灯防爆操作柱 BZC51-A2B1D2G二钮一表二指示灯挂式 BZC51-A2B1D2G二钮一表二指示灯立式

BZC51-D2K1   二灯一开关防爆操作柱 BZC51-D2K1G   二灯一开关挂式 BZC51-D2K1L   二灯一开关立式

BZC51-B1K1   一表一开关防爆操作柱 BZC51-B1K1G   一表一开关挂式 BZC51-B1K1L   一表一开关立式

BZC51-B1D2K1 一表二灯一开关防爆操作柱 BZC51-B1D2K1G 一表二灯一开关 BZC51-B1D2K1L 一表二灯一开关

BZC51-B2K2   二灯二开关防爆操作柱 BZC51-B2K2G   二灯二开关挂式 BZC51-B2K2L   二灯二开关立式

BZC51-A4D2   四钮二灯防爆操作柱 BZC51-A4D2G   四钮二灯挂式 BZC51-A4D2L   四钮二灯立式

BZC51-A3D3   三钮三灯防爆操作柱 BZC51-A3D3G   三钮三灯挂式 BZC51-A3D3L   三钮三灯立式

BZC51-A2D1   二钮一灯防爆操作柱 BZC51-A2D1G   二钮一灯挂式 BZC51-A2D1L   二钮一灯立式

BZC51-B1K1   一表一开关防爆操作柱 BZC51-B1K1G   一表一开关挂式 BZC51-B1K1L   一表一开关立式

BZC51-B1D2K1 一表二灯一开关防爆操作柱 BZC51-B1D2K1G 一表二灯一开关挂式 BZC51-B1D2K1L 一表二灯一开关立式

BZC51-A3D3K1 三钮三表一开关防爆操作柱 BZC51-A3D3K1G 三钮三表一开关挂式 BZC51-A3D3K1L 三钮三表一开关立式

BZC51-A2D2K1 二钮二灯一开关防爆操作柱 BZC51-A4D4G BZC51-A4D4L 二钮二灯一开关挂式 BZC51-A2D2K1L 二钮二灯一开关立式

BZC51-A6D3   六钮三灯防爆操作柱 BZC51-A6D3G   六钮三灯挂式 BZC51-A6D3L   六钮三灯立式

BZC51-A6B2D4 六钮二表四灯防爆操作柱 BZC51-A6B2D4G 六钮二表四灯挂式 BZC51-A6B2D4L 六钮二表四灯立式

BZC51-A6B1D3  六钮一表三灯防爆操作柱 BZC51-A6B1D3G 六钮一表三灯挂式 BZC51-A6B1D3L 六钮一表三灯立式

BZC51-A6B2D3 六钮二表三灯防爆操作柱 BZC51-A6B2D3G 六钮二表三灯挂式 BZC51-A6B2D3L 六钮二表三灯立式

BZC51-A6B3D3 六钮三表三灯防爆操作柱 BZC51-A6B3D3G 六钮三表三灯挂式 BZC51-A6B3D3L 六钮三表三灯立式

BZC51-A8B4D6 八钮四表六灯防爆操作柱 BZC51-A8B4D6G 八钮四表六灯挂式 BZC51-A8B4D6L 八钮四表六灯立式

BZC51-A8B2D4 八钮二表四灯防爆操作柱 BZC51-A8B2D4G 八钮二表四灯挂式 BZC51-A8B2D4L 八钮二表四灯立式

BZC51-A10B3D5 十钮三表五灯防爆操作柱 BZC51-A10B3D5G 十钮三表五灯挂式 BZC51-A10B3D5L 十钮三表五灯立式

BZC51-A10B3D5 十钮三表五灯防爆操作柱 BZC51-A10B3D5G 十钮三表五灯挂式 BZC51-A10B3D5L 十钮三表五灯立式

BZC51-A12B6D6 十二钮六表六灯防爆操作柱 BZC51-A12B6D6G 十二钮六表六灯挂式 BZC51-A12B6D6L 十二钮六表六灯立式

BZC51-A20D10  二十钮十灯防爆操作柱 BZC51-A20D10G  二十钮十灯挂式 BZC51-A20D10L  二十钮十灯立式

BZC51-A1防爆操作柱

BZC51-K1L防爆操作柱

BZC51-A2L防爆操作柱

BZC51-B1K1L防爆操作柱

BZC51-D2K1L防爆操作柱

BZC51-A2D2L防爆操作柱

BZC51-A2K1L防爆操作柱

BZC51-B1D2K1L防爆操作柱

BZC51-A2B1K1L防爆操作柱

BZC51-A2B1D2L防爆操作柱

BZC51-A2D2K1L防爆操作柱

BZC51-A2B1D2K1L防爆操作柱

BZC51-A4D4K2L防爆操作柱

BZC83-A1防爆操作柱

BZC83-K1L防爆操作柱

BZC83-A2L防爆操作柱

BZC83-B1K1L防爆操作柱

BZC83-D2K1L防爆操作柱

BZC83-A2D2L防爆操作柱

BZC83-A2K1L防爆操作柱

BZC83-B1D2K1L防爆操作柱

BZC83-A2B1K1L防爆操作柱

BZC83-A2B1D2L防爆操作柱

BZC83-A2D2K1L防爆操作柱

BZC83-A6L防爆操作柱

BZC83-A2B1D2K1L防爆操作柱

BZC83-A8D4L防爆操作柱

BZC83-A4D4K2L防爆操作柱

BCZ81-A2L BZC81-K1L BZC81-A1 BZC81-C1L

BZC81-D2K1L BZC81-A3L BZC81-A2K1L BZC81-A2D2L BZC81-C2K1L

BZC81-A2B1L BZC81-B1K1L BZC81-A3D2L BZC81-A4D2L BZC81-A2C2D2L

BZC81A2B1K1L BZC81-A2B1D2L BZC81-B1D2K1L BZC81-A2D2K1L BZC81-B1C2K1L

BZC81-A2B1D2K1L BZC81-A4B2D4L BZC81-A4D4K2L BZC81-B2K2L
