DN80-PN25 C1220金属缠绕垫 化工部标准

C1220金属缠绕垫 化工部标准

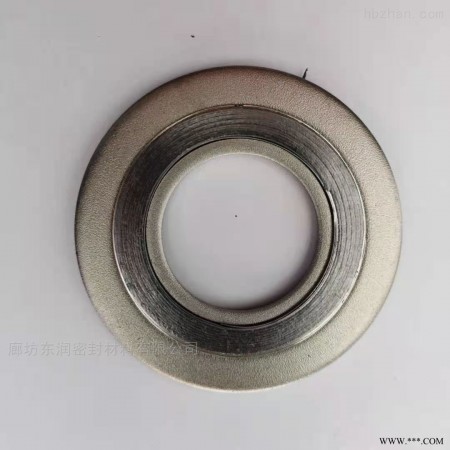

石棉金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，石棉金属缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其大压紧度，对垫片接触的法兰密封面的表面精度要求不高。

回弹性优良的石棉金属缠绕垫片能够对管道系统的压力热循环和振动进行自动调整，特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

C1220金属缠绕垫 化工部标准

特点

在法兰垫外观设计上为了安装方便,根据垫片口径大小,在垫片外围焊上2~8个定位带,让定位带扣在法兰孔上,以防安装时垫片移位或脱落,节约了辅助材料及工时.一般分为以下几种类型： 　石棉金属缠绕垫片采用SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。石棉金属缠绕垫片为半金属密合垫中回弹性佳的垫片，石棉金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其大压紧度，石棉金属缠绕垫片接触的法兰密封面的表面精度要求不高。石棉金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。石棉缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
