西门子发电厂噪声控制

材质	不锈钢
产地	江苏连云港
类型	不锈钢排气管
使用寿命	10年
适用领域	化工
外形尺寸（mm）	1854*675
耐温特性	0-540
消声频率	5400
降噪效果	70分贝
品牌	西门子
型号	TB-100-130/40
消音降噪设备种类	消音器

一：锅炉排汽消声器用途及产品优点
    锅炉排汽消声器主要用于电力、石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体排放的有效消声。是消除蒸汽排放性噪声的重要措施。各类锅炉排汽蒸汽不仅高温高压，且排放频带宽，衡量蒸汽排放消声器的好坏，主要考虑以下三个方面：
1、消声器的消声量能满足《工业企业噪声标准》的要求。
2、消声器能适应不同频率、高温和压力(低中高压、超高压、亚临界、超临界)。
3、消声器的结构性好（尺寸合理、强度高、寿命长、安装方便）。
二、锅炉消声器原理
    锅炉消声器是主要建立在“小孔喷注”理论结合阻抗扩容吸声的消声原理，锅炉蒸汽排放一般流速快，气流噪声高，需先以通孔扩流，经过多次通孔后的蒸汽在抗性扩张室得到降压降流，气流再经小孔喷出，喷出后其各倍频带的声功率已降低，而声压级的频率被推高到20000Hz以上范围，其噪声大为削弱，但部分频率的二次噪音还需要进一步消声，我们在扩张室外加装阻性吸声棉结构，它系根据 降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，消声量可达30-45分贝。使之达到<<工业企业噪声标准>>要求。
三、锅炉消声器定购选型
    本厂生产的消声器是按各参数要求进行精心设计，在订购排汽消声器时须提供下列资料，才能获得**大的消声效果：
（1）蒸汽排放量多少(T/h)、压力、温度。
（2）排汽管通径、壁厚。
（3）结构可选定小孔式或抗喷阻复合型。一般用户选购复合型消声器，消声效果好，材质内部为不锈钢，壳体材料为碳钢；接管可选取焊接或法兰对接；支腿可选取腿式或耳式结构；

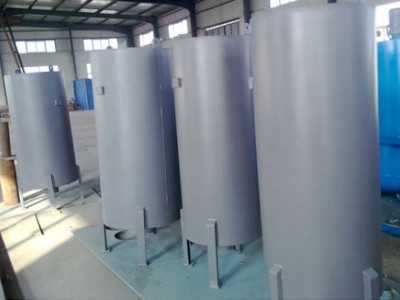

1、锅炉点火排汽消声器
   锅炉消声器系综合了**合理的消声原理所设计。高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量可达36～45分贝。（）
2、蒸汽安全阀消声器（TA型）
    对于锅炉等压力装置的安全门蒸汽消声器，其排汽既应避免过大的噪声，更应让汽流顺利排出，为此，以往常见的多级节流及小孔消声器,小孔喷注的消声手段即不宜采用，这种限制历来是安全门消声器的设计难点，也是安全门消声器消声效果差的原因。本实用新型用于安全门的消声器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、阻消声机理，达到了理想的消声效果。
3、低压蒸汽消声器（TD型）
    各工矿企业使用着大量0.13Mpa及以下的低压锅炉，在电站热力系统中也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助抽气器、汽轮油泵、锅炉连续排污、定期排污等。上述设备的排汽管要求配置结构轻便、安装更方便的消声器。本公司针对不同的消声对象，设计有专用的除氧器系列、背压式汽轮机系列及其它系列产品，可满足用户的要求。
