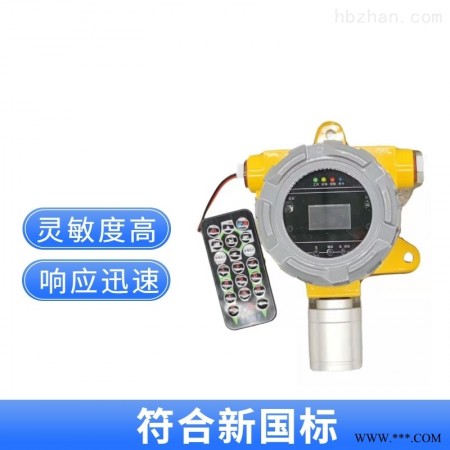

工业用油气泄露检测仪 气体检测仪

ZCT-100-ZX系列高性能气体探测器采用智能化气体传感器，精度高，灵敏性好，具备连续在线监测能力。整体采用铝合金结构，符合国家防爆标准。本系列气体探测器通过有线方式进行数据传输，支持监控管理软件在远端的实时状态显示。也可选配无线模块将实时的监测数据和报警状态传到指控中心。

产品特点：工业用油气泄露检测仪 工业用油气泄露检测仪

◆ 采用2.3寸全彩显示大屏，亮度高，细节好，显示界面简洁化、人性化，观测直观，操作方便。

◆ 采用嵌入式32位高性能处理器，检测精度高，运算能力强，响应迅速；

◆ 开机自检功能，检测各传感器及系统工作状态，并实时显示。智能的温湿度和零点补偿算法，2 级以上的目标点全软件自动校准功能，确保测量结果的准确性；

◆ 采用高性能智能传感器，稳定性好，寿命长，可达2-3 年以上；

◆支持供电两总线方式，只需两条线即可实现供电及RS485通信，方便布线，解决成本；

◆ 具备红外遥控设置功能，通过遥控器可进行菜单设置，安全便捷；

◆ 支持电流环、电压、RS485等多种方式的实时数据传输，可以多种报警方式准确地发出本地及远程无线报警通知（选配）；

◆ 支持多种浓度单位的自由设置，如PPM和mg/m3，%VOL 和mg/L，高效方便；

◆ 具备数据自动存储功能，可进行存储参数的设置，数据采用准确的日期时间标识；

◆ 支持短距离无线传输方式或任何地方不限距离的GPRS无线传输方式，可选配内置无线模块实现（选配）；

◆ 机体采用高强度铝型材，一次压铸成型，适用于复杂恶劣的工业环境；

◆ 防爆等级为Exd II CT6，国家防爆电气检验中心认证。

技术参数

检测气体空气中的可燃气体，挥发性易燃易爆类气体、有毒有害气体等。

测量范围催化燃烧、电化学、半导体、红外线，多种量程的选配

采样方式自由扩散式，在线式连续检测

显示方式2.3 寸TFT 全彩大屏

示值误差≤±3% FS

重 复 性≤±1%

响应时间催化燃烧式 T90＜30s

电化学式、半导体 T90＜60s

红外式 T90＜90s

恢复时间≤30 秒（更高要求根据传感器性能）

供电电源DC24V

供电方式（可选）探测器支持24-36V直流供电，220V市电供电，太阳能板供电，总线供电几种方式：220V供电方式，由专门模块实现，避雷保护，短路保护，保护后可自恢复；太阳能板供电：由要是无人监守使用，常见是煤矿上的地面无人监守，不容易取电场合使用；、

功 率≤3 W（DC24V）

环境压力86kPa～106kPa

工作温度-20℃～+70℃（典型值）

工作湿度10%～95%RH（无凝露）

主体材质①壳体：铝合金，耐磨耐腐蚀（复杂恶劣环境可选不锈钢壳体，非防爆环境可选ABS塑料壳体）；

②气室：采用高强度耐磨耐腐蚀铝型材，坚固耐用（复杂恶劣环境可选配不锈钢气室）

输出信号②支持供电两总线，RS485信号输出；

①三线制4-20mA 电流环信号输出；

③1组继电器报警开关量输出：无源触点，容量30V 3A、250VAC 3A；

④电压信号输出：0-5V、0-10V 信号输出（选配）；

信号传输方式

②两芯、三芯（四芯）屏蔽电缆传输：zui远可传输1000 米至2000 米；

②网口TCP/IP 传输：支持TCP/IP 协议，可网线传输90 米内，通过组网远距离实时传输（选配）；

③光纤传输：zui远可传输20 公里至40 公里（光缆单模多芯传输，须配置光纤MODEM），可组网（选配）；

④LORA无线传输：传输距离0 至2 公里，视传输功率及现场环境定（选配）；

⑤GPRS 无线传输：无距离限制，内置模块，通过移动、联通或者电信信号传输，可带短信提醒通知功能（选配）；

报警方式声光报警，可选配声光报警器，报警声音：＞80 分贝

应用标准  GB15322.1-2019

报警值设置高报值、低报值设置

操作方式遥控器、按键操作

数据记录自动存储数据，存储间隔可自定义

数据下载支持RS485 串口测量数据下载

数据校准2 级以上的目标点校准功能，可设置校准标定值，一键调零

安装方式壁挂式；

管道式（分抱管式、插管式可选配管道转接螺丝接头，可焊接）;

安装线缆RVS 2×2.5mm2    RVVP 3×2.5mm2  RVVP 4×2.5mm2

防爆电气M20转接内螺纹（可选NPT3/4、1/2NPT、G3/4、G1/2 转接内螺纹）

防爆标志Ex d II CT6 Gb

防护等级IP66

尺寸高210mm×宽175mm×厚85mm

重量约1.8Kg （铝合金壳体）

质量保证质保期壹年，保修期内免费维修。
