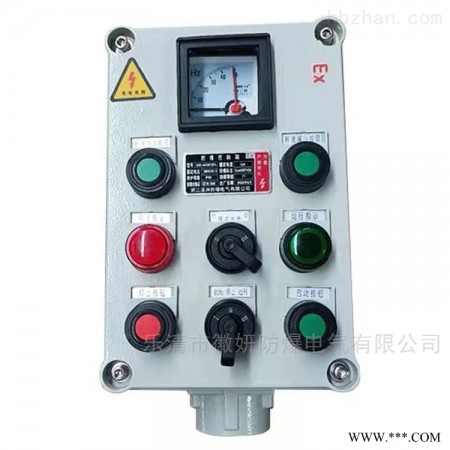

LBC LBZ-A2D3B1（50/5）K1L防爆操作柱

LBZ-A2D3B1(50/5)K1L防爆操作柱  适用范围

适用于爆炸性气体环境1区、2区；

适用于可燃性粉尘环境20区、21区、22区；

适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；

适用于温度组别为T1～T6的环境；

适用于石油采炼、储存、化工、医药、纺织、印染、及军事设施等爆炸性危险环境特点

LBZ-A2D3B1(50/5)K1L防爆操作柱 技术参数

防爆标志：ExedIIBT4/T5/T6、ExedIICT4/T5/T6、DIP A20 TA,T4/T5/T6

额定电压：AC380V/220V/50HZ

防护等级：IP54 IP55（IP65）

防腐等级：WF1

螺纹规格：DN20 /G3/4;

技术特点

1.采用ZL102铝合金压铸成型，表面高压静电喷塑，不锈钢外露紧固件

2.内装万能转换开关、按钮、电流表、指示灯

3.转换开关有30多种功能可由用户自由选择

4.万能开关操纵机构经过优化设计,可以自动找正,能保证转动灵活,无卡滞现象

5.电流表量程由用户

6.钢管或电缆布线均可

7.产品出厂铭牌上只体现总单元内容,名分单元代号为订货参数

8.安装方式：立式或挂式

产品特点

1. 铸铝合金外壳,表面喷塑。

2. 内装万能转换开关、按钮、电流表(可按用要求装其他仪表)、指示灯。

3. 转换开关有30多种功能可由用户自由选择,可根据要求特制。

4. 万能开关操纵机构经过优化设计，可以自动找正,能能保证转动灵活，无卡滞现象。

5. 电流表量程由用户。

6. 钢管或电缆布线均可。

7. 产品出厂铭牌上只体现总单元内容,各分单元代号为订货参数。

8. 符合GB3836-2000,IEC60079标准要求。

用途

1.用途：本产品适用于含有爆炸性气体环境用的1区、2区危险场所，作为交流50Hz，电压至220/380V动力设备起动、停止控制使用。

工作条件编辑

a． 海拔高度不超过2000m；

b． 周围空气温度不超过+40℃，低不低于-20℃；

c． 空气相对湿度不大90%（+25℃时）；

d． 大降雨强度50mm/10min；

e． 大辐射强度1.4cal/cm.min；

安装及维修

1.安装及维修前需切断前级电源；

2.进、出线电缆穿过橡胶密封圈，并用垫圈及安装管压紧，保证密封及电缆不得松动；

3.操作柱在使用过程中要定期检查，以保证其良好运行；

4.非专业人员严禁开盖安装维修。

5.订货须知,订货时应指出产品的完整型号、名称、规格及订货数量。

例：BZC51-10G WF1 防爆操作柱，2钮2灯，户外防中腐，50台。
