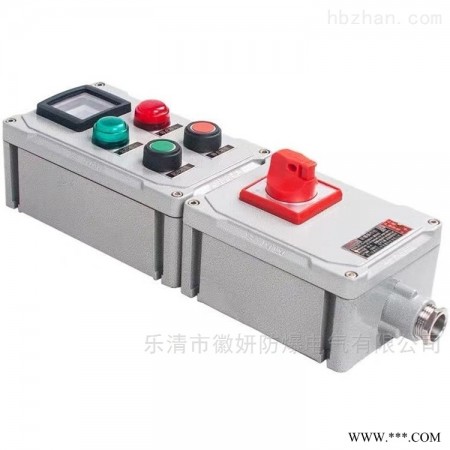

LBC BZC-A2D2K1L防爆操作柱

适用范围
1.适用于爆炸性气体环境1区,2区危险场所。
2.适用于ⅡA,ⅡB类爆炸性气体环境。
3.适用于可然性粉尘环境20区、21区、22危险场所。
4.适用于T1-T6组温度组别
5.广泛适用于石油开采、炼油、化工、等危险环境及海洋石油平台、油轮等场所

BZC-A2D2K1L防爆操作柱产品特色
1.外壳采用ZL102铝合金压铸成型，表面高压静电喷塑。
2.具有防水,防尘等性能。
3.按钮,开关,指示灯,电流表等组成多种功能，由用户自由选择。
4.电流表量程由用户。
5.内装防爆元件为产品,性能良好,美观精致,经久耐用。
6.立式或挂式安装。
7.如有特殊要求可特制。

技术参数
防爆标志：ExedⅡCT6 DIP A20 TA，T6
防护等级：IP65
额定电压：220V/380V(如有特殊要求请注明)
电缆外径：Φ12mm～Φ17mm
订货须知及举例
防爆操作柱防爆结构,内装元件与BZC51(ⅡB)系列防爆操作柱均不相同。设计人员,用户在订货时注意两者的区别，不要混淆。
本产品在户外使用时，建议使用防雨罩，产品性能将更加优越。
在选型时请根据总单元及分单元含义，注明开关,按钮,指示灯,电流表各自的数量,规格及其产品的安装方式,进出线口方向等。详细注明所需产品的型号。
一,总单元中注明所需开关,按钮,指示灯,电流表各自的数量,产品的安装方式,进线方式及规格和数量。如：二钮一表二灯挂式注为：BZC53-A2B1D2G。
另有特殊要求的请在订货选型前与本公司工程技术人员澄清，我公司可根据要求特制。
如：开关选用功能代号为K，则注为：K1-1K。
2.2,指示灯：选型时根据所需指示灯的颜色,电压,数量注明指示灯代号。如：指示灯选用两灯红绿各一，电压为AC220V，则注为：D2-1Rd/1Gd；指示灯选用两灯均为红色24V，则注为：D2-2Rb。
2.3,按钮：选型时注明按钮的数量,按钮头结构,触头型式等参数，注明选用按钮的代号。
如：两按钮均为一常开一常闭，按钮结构为标准型按钮，则注为：A2-2Ⅰa
如：两按钮一只为一常开一常闭，一只为二常开，按钮结构为标准型按钮，则注为：A2-1Ⅰa/1Ⅱa。
2.4,电流表：选型时请电流表的量程及数量。
如：电流表量程为200/5，数量为1，则注为：B1-1(200/5)；
如：电流表数量为二,量程一只为200/5,一只为100/5，则注为：B2-1(200/5)/1(100/5)。
订货代号
总单元和分单元选定后组合一起就是完整的选型代号
如:订货代号为：BZC53-A2B1D2G
A2-2Ⅰ
B1-1(200/5)
D2-1Rd/1Gd
此产品为：二钮一表二灯挂式，表量程为200/5,指示灯为220V红绿各1个，2个按钮规格均为一常开一常闭。
