蓝阳环保 南通酸洗废气处理设备/喷淋塔

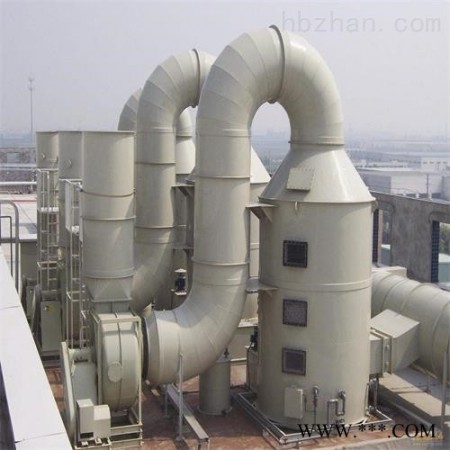

南通酸洗废气处理设备/喷淋塔

一、产品简介

本套系统是处理化工生产及酸洗金属时产生的酸性气体的设备。处理方式为采用净化（吸收）塔及配套设备湿法喷淋后，排放达到《大气污染物综合排放标准》（GB16297－1996）标准。

二、工艺组成

本套系统由多级净化塔、风机、水泵、排气管等组成。根据不同的条件设计不同的设备组合，也可根据用户要求，采用PLC控制及自控仪表，全程监控工作状态，超标报警，实现自动化管理。

三、工作原理

本装置采用氢氧化钠溶液为吸收中和液来净化废气。气体在离心通风机的吸力下进入多级净化塔，在净化塔中喷嘴喷出的碱液与气体接触，发生中和反应。根据废气参数不同，可以采用一级或多级净化，如果温度太高，可以采用降温措施后再进入净化塔处理，净化达标后的气体排入大气中。

四、选型说明

本系统需根据用户提供的气体成分、流量、浓度、温度等指标进行设计，如用户不掌握以上指标，可将废气排放前的工作流程描述清楚，由我公司设计人员进行选型。

五、使用领域

南通酸洗废气处理设备/喷淋塔

广泛应用于各种化工、电工电子、冶金、工业生产等多种领域的气体净化工艺，处理的主要有害气体为硫酸雾、盐酸雾、铬酸雾、硝酸雾、磷酸雾、氢氟酸雾、氯化氢、氟化氢、硫化氢、二氧化硫等。

酸洗工艺的酸洗液一般为多种酸的混合物，主要有硫酸、硝酸和氢氟酸等，这些混合酸的腐蚀性很强，同时具有很强的氧化性、较高的腐蚀介质的温度，这对防腐材料的耐蚀性能提出了很高的要求。不锈钢酸洗生产线工艺从生产到废水废气回收系统，各个环节都存在很强的腐蚀状态，因此防腐材料选择的好坏直接关系到设备、车间地坪、地沟、废水废气的环保回收系统等处的正常使用。

如何对酸洗项目防腐进行选材呢？首先是玻璃钢管道和贮罐的结构及原材料选择，其次是车间地坪、设备基础防腐蚀一般采用树脂砂浆地坪结构。 玻璃钢管道和贮罐的结构及原材料选择。酸洗项目中所用的贮罐和管路系统及酸雾回收系统现在基本选用玻璃钢材质，结构为防渗层+防腐层+结构强度层。一般情况下防渗层和防腐层至少厚6～8毫米。树脂选用合适的耐腐蚀环氧乙烯基酯树脂，专家介绍说--在介质为非氧化性酸、温度条件不是很高时，宜选用双酚A环氧乙烯基树脂；在氧化性酸、温度条件要求高时，宜选用酚醛环氧乙烯基树脂。为了降低成本结构层大都选用间苯不饱和聚酯树脂，厚度根据具体的结构设计计算。混酸和废酸贮罐由于腐蚀介质比较复杂，一般选用PVDF/FRP复合罐，但复合罐间PVDF和玻璃钢的粘结是一个亟待解决的问题，而且价格较高造成成本的增加，宜选用海特酸树脂(791H)做为内衬防腐材料，能满足以上介质条件的防腐蚀要求。

车间地坪、设备基础防腐蚀一般采用树脂砂浆地坪结构，总厚度约为7-10毫米)，结构为：底漆1-2道+玻璃钢(2布3油)隔离层+树脂砂浆层(5-7毫米)+面层(约1毫米)。地坪、设备基础的防腐蚀树脂现在都采用环氧乙烯基树脂，但是在底漆的选择上施工单位还习惯采用环氧树脂做底涂材料，以增加树脂和基层的粘结性能。环氧树脂一般会采用胺类固化剂，固化后表面有油性物质浮出，再和乙烯基树脂粘结时不能够很好的匹配，需要对固化后的表面进行处理方可进行后续的防腐蚀结构施工，若处理不好容易分层、开裂。据专家介绍，环氧乙烯基树脂和混凝土基础间粘结力达2MPa以上，所以环氧乙烯基树脂作为底涂材料已经具有足够的粘结性能，因此推荐直接用环氧乙烯基树脂作为底涂材料进行打底，其他各层采用相同的环氧乙烯基树脂。

1.适用于线材、半成品拉制的酸洗方法现以线材为例，叙述几种常用酸洗工艺。至于经过热处理的半成品，一般不另行剥壳去锈即直接进入酸洗。其它操作顺序则与线材相同。(1)以剥壳、上石灰糊为主的酸洗工艺其工艺流程为。线材—→剥壳去锈—→酸洗—→水洗—→高压水冲洗—→上油脂石灰糊—→干燥这种工艺过去应用很广，适用于普碳钢丝、结构钢丝、钢芯铝绞线钢丝、一般弹簧钢丝的毛坯和半成品的拉拔。缺点是粉尘多，已有被其它酸洗工艺取代的趋势。(2)以剥壳、锈化为主的酸洗工艺——其工艺流程为。线材—→剥壳去锈—→酸洗—→水洗—→高压水冲洗—→锈化—→沾薄石灰水—→干燥此种拉丝粉尘较少，是目前采用较多的一种。它适用于普碳钢丝、结构钢丝、制绳钢丝、钢芯铝绞线钢丝、一般弹簧钢丝等的毛坯和半成品的拉拔。有的单位还省去锈化工序，冲洗后直接沾灰。(3)以剥壳、磷化为主的酸洗工艺．线材—→剥壳去锈—→酸洗—→水洗—→高压水冲洗—→磷化—→冲洗—→皂化—→干燥有的单位将此种工艺用于一般弹簧钢丝的毛坯和半成的拉拔。但在热处理时，仅适用于电接触炉，而不适用于燃料热处理炉，因其会引起马弗砖炉孔的堵塞(电接触炉则无此缺陷)。此种工艺并不适用予毛坯的酸洗，对于粗规格的线材，由于拉拔后残留的磷化层较厚，还会引起挂铅，尤其不利于高级钢丝，并且成本较高。(4)以正火、锈化为主的酸洗工艺其工艺流程为：线材—→正火—→酸洗—→水洗—→高压水冲洗—→锈化—→沾薄石灰水—→干燥这种工艺与上述不同，它不剥壳去锈而需经过正火，适用于较高强度弹簧钢丝的毛坯和其他钢丝半成品的拉拔。2.适用予成品前钢丝的酸洗工艺成品前钢丝，一般指最后一道热处理的钢丝．(1)以石灰糊涂层为主的酸洗工艺其工艺流程为。热处理钢丝—→酸洗—→水洗、高压水冲洗—→浸涂油脂石灰糊—→干燥这种酸洗工艺仍广泛用于普碳钢丝和一般中碳钢丝成品的拉拔。(2)以硫酸铜涂层为主的酸洗工艺其工艺流程为：热处理钢丝—→酸洗—→水洗冲洗—→浸涂硫酸铜—→冲洗—→中和—→干燥此种工艺适用予普碳钢丝、一般中碳钢丝和普通弹簧钢丝成品的拉拔，但不适用于表面镀锌的钢丝。(3)以磷化涂层为主的酸洗工艺其工艺流程为：热处理钢丝—→酸洗—→水洗、冲洗—→浸涂磷化层—→水洗、冲洗—→皂化—→干燥这种酸洗工艺能得到良好的拉拔表面，适用于中碳以上钢丝和高强度弹簧钢丝等成品的拉拔。磷化层的厚度根据拉拔道次而定。
