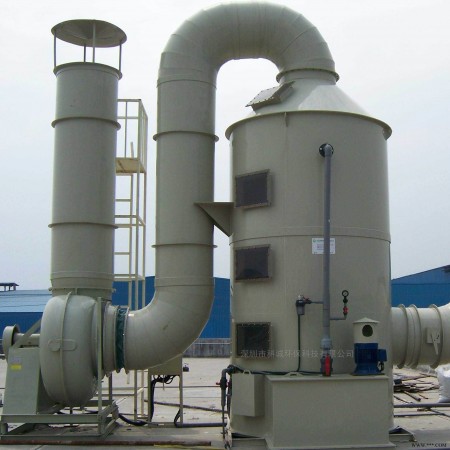

9000-11000 河南喷淋塔废气处理设备

河南喷淋塔废气处理设备工作原理

酸雾废气由风管引入喷淋塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，后回流至塔底循环使用。

河南喷淋塔废气处理设备酸性气体从塔体下方进气口沿切向进入净化塔，在通风机的动力作用下，迅速充满进气段空间，然后均匀地通过均流段上升到一层填料吸收段。在填料的表面上，气相中酸性物质与液相中碱性物质发生化学反应。废气经排气管首先进入降膜回收器进行冷却降膜吸收生产酸，降膜回收器回收后的稀酸液体经排液管进入贮液箱回收, 没有被吸收的废气进入一级吸收塔，一级吸收塔回收后的稀酸液体进入本塔贮液箱，没有被吸收的尾气又进入二级吸收塔，二级吸收塔回收后的稀酸液体进入本塔贮液箱，没有被吸收的少量尾气进入真空泵，真空泵回收后的液体进入本体贮液箱，经真空泵吸收后的达标尾气经排气管排出。在本制酸反应过程中，生成的低浓度的稀酸溶液参与到酸循环反应中，用后道工序制成的稀酸溶液补充上道工序减少的循环液中去，浓度达到工艺要求后，集中存放。这个过程完成了酸尾气回收的过程。本系列设备可采用自动控制，实现无人化管理模式。在喷淋段及填料段两相接触的过程也是材热与传质的过程。 通过控制空塔流速与滞贮时间确保这一过程的充分与稳固。对于某些化学活泼性较差 的酸性气体，尚需在吸收液中加入一些喷淋塔除臭剂。塔体的上部是除雾段，气体中所夹带的吸收液雾滴在这里被去除下来，经过处理后的洁净空气从净化塔上端排气管放入大气。
