可定制 徐州喷漆厂废气处理设备工艺

徐州喷漆厂废气处理设备工艺

喷漆房包括喷漆房本体，我司发明的喷漆房本体上面具有滑道，滑道里面安装滑轮，还有链条安装在滑轮下面，链条下面有挂钩，在喷漆房本体里面具有喷漆喷头，所要喷漆的物件就挂在挂钩上，链条在动力装置的带动下行走，物件经过喷漆房里面可以完成对物件的喷漆；现有技术中，物件在挂钩上不会转动，在喷漆房里面就要设置多个喷漆喷头，多个喷漆喷头从不同的方位对着物件，这样的喷漆房具有对物件喷涂不均匀的缺点、影响了喷漆的效果。

　　在喷漆的过程中，喷漆会产生漆雾，有机废气，漆雾在喷漆房风机的作用下会产生微粒粉尘，在喷涂的过程中，部分油漆会附着在工件表面，大部分会在空气中会形成漆雾，稀释剂(有机溶剂)是用来稀释油漆，达到漆物表而光滑关观的口的。有机溶剂易挥发，在喷漆、晾干过程将逐渐挥发出来形成有机废气。南通喷漆房废气处理设备厂家

　　漆雾中的有机溶剂—苯、甲苯、二甲苯属强毒性溶剂，作业时散发至车间空气中，工人经呼吸道吸入后，可引起急性和慢性中毒，主要引起系统及造血系统的损害，短期吸入高浓度(1 500 m}/ms)的苯蒸气，即可引起再生障碍性贫血;经常吸入低浓度的苯蒸气，也可引起呕叶、神智模糊等神经症状，少数还可引起神经衰弱症候群。甲苯对的毒害比苯强，对造血系统的作用较苯低。据报道，苯质量浓度在188-375mg/m3时，长期接触即可有明显的自觉症状。甲苯的慢性危害较苯小，浓度在430-1 300mg/m3下，可出现中毒症状，三苯混合还可对眼睛、鼻粘膜产生刺激症状，且神经系统症状也更为严重。漆雾对作业工人的危害不容忽视，企业需采取切实可行的喷漆废气治理措施，减小污染物排放，降低有毒有害物质对喷涂车间工人的健康危害。

　　UV光催化处理原理

　　1).TiO2光催化氧化原理：在光照下，如果光子的能量大于半导体禁带宽度，其价带上的电子（e-）就会被激发到导带上，同时在价带上产生空穴（h+）。当存在合适的俘获剂、表面缺陷或者其他因素时，电子和空穴的复合得到抑制，就会在催化剂表面发生氧化还原反应。价带空穴是良好的氧化剂，导带电子是良好的还原剂，在半导体光催化反应中，一般与表面吸附的H2O、O2反应生成.OH和超氧离子O2-，能够把各种有机物直接氧化成CO2和H2O等无机小分子，电子也具有强还原性，可以还原吸附在其表面的物质。激发态的导带电子和价带空穴能重新合并，并产生热能或其他形式散发掉。

　　2)TiO2膜的表面形貌：

　　由图可以看出，TiO2膜是由许多TiO2微小颗粒构成的呈交叉网状结构的多孔微晶立体膜。膜的真实比表面积很大，对光的吸收十分有利。

　　3)TiO2光催化剂载体的特点：

　　本方案选择泡沫镍作为TiO2光催化剂的载体，具有以下特点：

　　具有良好的透光性；

　　在不影响光催化活性的前提下，与TiO2颗粒间具有较强的结合力；

　　比表面积大；

　　对被降解的污染物有较强吸附性；

　　化学惰性和光稳定性好；

　　4)产品特点：

　　徐州喷漆厂废气处理设备工艺本产品利用特制的高能高臭氧UV紫外线光束照射气体物质分子键，裂解刺激性臭味气体物质如：氨、硫化氢、甲硫氢、甲硫醇、甲硫醚、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯系物、酯类、非甲烷总烃等的分子键，使呈游离状态的污染物原子与臭氧氧化聚合成小分子无害或低害物质，如CO2、H2O等。利用高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸(DNA)，再通过臭氧进行氧化反应，*达到脱臭及杀灭细菌的目的。

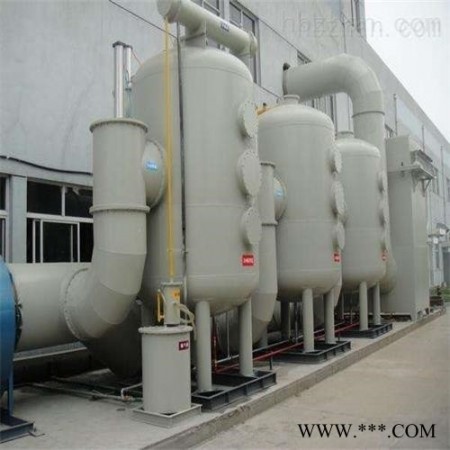

　　1）水喷淋系统

　　处理风量：43200m3/h

　　外形尺寸：φ3000*H6800mm

　　安装数量：1套

　　板材厚度：12mm PP材质

　　2）UV光催化活性炭一体机：

　　处理风量：43200m3/h

　　尺寸：L3900*W2200*H2900

　　灯管数:160根

　　每根功率：150W

　　总功率：24KW

　　前过滤层：玻璃纤维过滤棉

　　后过滤层：0.5742m3蜂窝活性炭

　　过滤风速：1.74m/s

　　停留时间：2.24s

　　3）烟囱管道

　　尺 寸:Φ1000mm

　　数 量:18米（估算数据）

　　材 质: 厚1.5mm 铁皮

　　4）离心引风机

　　型 号：4-72-10C

　　风 量：34863-48797cmh

　　全 压：2373-1877pa

　　数 量：1台

　　功 率：37KW

　　材 质：碳钢

　　5）循环水泵

　　材质：PRPP槽内立式泵

　　功率：7.5KW

　　扬程：43L/min

　　流量：650m

　　喷漆房，包括喷漆房本体，所述的喷漆房本体上面具有水平滑道，水平滑道里面安装滑轮，还有链条安装在滑轮下面，链条下面有挂钩，在喷漆房本体里面具有喷漆喷头；其特征是：所述的挂钩上面具有转轴连接段，转轴连接段分别具有上段轴和下段轴，所述的上段轴和下段轴分别具有转轴和卡着转轴的部位，在下段轴外面安装齿轮，所述的喷漆房本体具有进口和出口，还有齿条在喷漆房本体内安装，齿条的长度方向是沿着进口向出口方向设置，链条运行，齿轮和齿条啮合。喷漆房废气处理设备，uv光催化设备。

　　本实用新型的有益效果是：这样的喷漆房具有可以使物件喷漆更均匀、喷漆效果更好的优点；所述喷漆房本体具有上下设置的竖直滑道，所述的喷漆喷头经过伺服电机安装在滑道里面，具有喷漆更均匀的优点。

　　本实用新型使用时，链条运行，在喷漆房内部，齿条作用于齿轮，要喷漆的工件13随着转动,图1中箭头的方向，可以对工件周围进行喷漆，具有喷涂更均匀的优点。

　　进一步地讲，所述喷漆房本体具有上下设置的竖直滑道14，所述的喷漆喷头经过伺服电机安装在滑道里面。只要在喷漆的过程中，喷漆喷头上下滑动，喷漆效果更好。南通喷漆房废气处理设备厂家
