SZG-500L磷酸盐正极材料双锥回转真空干燥机、锂电池双锥

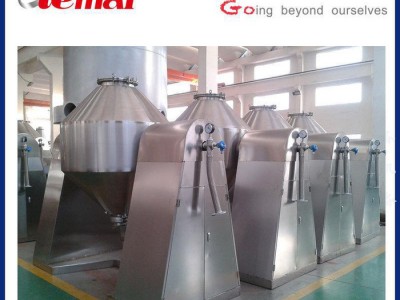

SZG-500L双锥回转真空干燥机

结构要求

本机结构由双锥桶体，加热夹套保温层夹套锥体外包，支架、旋转接头密封，进料口为卡箍式快装，放料口为不锈钢蝶阀及传动电机等；内桶体采用321**不锈钢板材制作，厚度δ6mm，夹套板材为A3板厚度δ6mm，锥体外包材为SUS-304厚度δ2.0mm，支架为8#槽钢制作，支架外包为SUS-304厚度δ2.0mm,出料蝶阀口,进料口,为快装式, 防爆电机功率：3KW，桶体焊接处精磨抛光无死角，外表平整美观大方，清洗方便操作简单、运转平稳，符合制药，食品、化工等行业。

工艺要求

在负压条件下，物料能够呈现翻转状态，物料与夹套有充分接触，实现对物料的干燥。实现干燥工艺温度控制范围：50~100℃。采用热水加热。干燥结束产品含水量在0.2%以下。干燥收率在99%以上。干燥机内部没有死角，不存在清洗不到部位。

技术要求

设备密封材料耐受0~95℃的热空气，抗老化、密封效果好。主机外表面实现亚光处理，抛光度水平满足Ra≤0.6μm。

控制系统：

要求现场控制并且防爆（控制柜在现场）

距离设备1m远的噪音在65 db以下。系统及设备表面温度不

大于40℃,控制系统**小IP等级为IP55,设备、系统任何部位没有利

的边缘和尖角。

密封系统：

采用QS-GF-40-20、Qd-F50、旋转接头、密封效果良好不漏真空、热水、蒸气。

传动系统：

防爆电机功率为3KW、蜗轮箱速比60：1，链轮、

链条采用1寸双排，转动平稳低噪音。

加热系统：

双锥干燥机采用蒸汽加热方式。

主要技术参数：

1、容    积：500L

2、装料容积：250L

3、工作温度：罐内≤100，夹套≤130℃

4、转    速： 1-12转 r/min（变频调速）

5、防暴电机功率： 3KW

6、真 空 度：-0.08～-0.098MPa

7、夹层设计压力：0.3MPa

8、外形尺寸：厂家填写

9、重量：厂家填写
