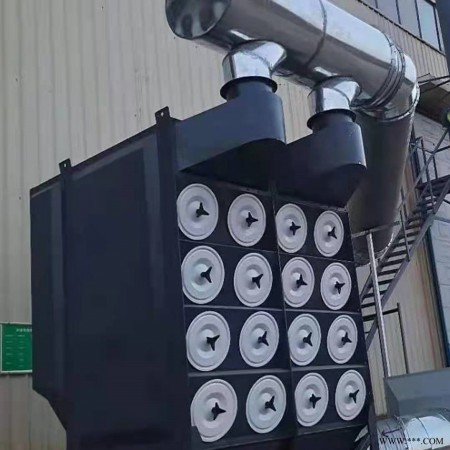

山东天成 车间斜插式滤筒除尘器

车间斜插式滤筒除尘器

含尘气体在风机的引导下进入除尘器后，由于气流端面的突然扩大及气流分布板的作用，气流中一部分颗粒粗大的尘粒在重力和惯性力的作用下，沉降到灰斗；粒度细、密度小的尘粒进入过滤室，通过布朗扩散和纤维拦截等综合效应，使粉尘沉积在滤筒的滤料表面，净化后的气体进入净气室内，由出风口经风机排出。

滤筒除尘器的阻力随着滤筒的表面积灰增加而变大，当阻力达到一定的设定值时，通过反吹系统脉冲阀经喷吹管的小孔，喷射出一股高速高压气流，通过进行清灰。此时PLC程序控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过文丘里管的扩充，均匀的进入滤筒内部，在滤筒内部形成瞬间的正压，产生巨大的振动，使沉积在滤料上的粉尘脱落，掉入灰斗内，收集的粉尘通过卸灰阀，排出到灰桶内。斜插式滤筒除尘器

车间斜插式滤筒除尘器

采用了先进的沉流式布局及滤筒斜装结构，因而除尘器在工作过程中同步清灰效果好

尘气入口设置挡尘板，有缓冲及耐磨作用，不使粉尘直接高速冲击滤筒，因而能延长滤筒的使用寿命

滤筒150倾斜抽屉式安装，可使滤筒拆换更方便，而且除尘器本体内不设置传动部件，使其维修工作减至最少。对一般性粉尘，滤筒可长期使用不需要更换，省去了常用袋式除尘器需经常换洗滤袋的繁琐工作，并节省了大量的维修费

模块式组合，大小可以随意选择可以扩大原有组合，增加除尘机组，而不需要对原有设备进行太多的改动

工作原理

含尘气体在风机的引导下进入除尘器后，由于气流端面的突然扩大及气流分布板的作用，气流中一部分颗粒粗大的尘粒在重力和惯性力的作用下，沉降到灰斗；粒度细、密度小的尘粒进入过滤室，通过布朗扩散和纤维拦截等综合效应，使粉尘沉积在滤筒的滤料表面，净化后的气体进入净气室内，由出风口经风机排出。滤筒除尘器的阻力随着滤筒的表面积灰增加而变大，当阻力达到一定的设定值时，通过反吹系统脉冲阀经喷吹管的小孔，喷射出一股高速高压气流，通过进行清灰。此时PLC程序控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过文丘里管的扩充，均匀的进入滤筒内部，在滤筒内部形成瞬间的正压，产生巨大的振动，使沉积在滤料上的粉尘脱落，掉入灰斗内，收集的粉尘通过卸灰阀，排出到灰桶内
