PLT-50 印刷厂油墨废气处理设备

公司简介：

      蓝阳环保设备有限公司专业从事大气污染治理技术研究，开发，设计与咨询，在大气污染治理行业的多个领域里，依托自主研发的高质量的产品，提供拥有自己核心技术的解决方案。

      公司主要大气污染治理设备：有机废气吸附脱附再生装置、催化燃烧净化装置（RCO）、等离子净化装置、酸碱废气净化塔、有毒有害废气吸收塔、不锈钢燃烧塔、光催化氧化装置、高压静电装置、恶臭气体生物除臭成套设备、工业油烟净化器、粉尘处理系统，产品广泛运用于光伏产业、太阳能电池、电子半导体、冶金、钢铁、有色冶炼、医药化工、市政环保等国家大中型企业，以先进的技术、成熟的工艺与及时周到的售后服务取得了优异的成绩，赢得了国内外众多企业的*好评。

印刷厂油墨废气处理设备应用

油墨组成成分是由聚合物树脂、单体稀释剂、光引发剂、颜料、助剂及填料等不同类型的原料组合而成。油墨含有有机挥发物污染的问题，强挥发性有机溶剂。油墨热固型、氧化结膜型及挥发干燥高污染、高能耗的印刷生产方式，在印刷生产的同时，大大增加了对环境及使用者的危害。传统油墨的大部分原材料（如聚氨酯、聚酯、环氧或聚醚等丙烯酸酯，丙烯酸类的单体稀释剂等）占了配方的～70%，全部来自于石油类合成材质，油墨本身缺少生态可持续性理念。

 处理方法：

       选择有机的处理方法，总体上应考虑以下因素：有机污染物的类型及其浓度、有机的排气温度和排放流量、颗粒物含量以及需要达到的污染物控制水平。

喷淋塔设备：

       采用喷雾塔填料层作为气液两相接触元件的传质设备。填料支撑板设置在填料塔底部，填料以堆叠方式排列在支撑板上。填料压力板安装在填料上方，以防止向上气流吹出。喷雾塔从塔顶喷出液体，通过液体分布器到达填料，并沿填料表面向下流动。气体从塔底分布后，液体通过填料层的空隙连续逆流。在填料表面，气液两相紧密接触，进行传质。当液体沿填料层流动时，有时会有壁面流动。壁面流动效应导致气液两相在填料层中的分布不均匀，导致传质效率下降。因此，将喷雾塔中的填料层分成两部分，中间设置有再分配装置，再分配后再喷洒到下部填料上。

喷淋塔工作原理

通过填料层后，废气和氢化钠吸收剂与气体和液体充分接触，以吸收和中和气体。净化后，酸雾废气经烟尘板脱水除去，再由风机排放到大气中。在塔底用水泵加压后，将吸收剂喷在塔顶喷淋而下，然后再循环到塔底。净化后的酸雾废气符合国家排放标准。

1、空塔流速设计需根据废气性质和实际应用要求进行设计，一般设计规律如下：

　　①含氰废气，V取0.3-0.6m/s，停留时间取8-10s;

　　②含铬废气，V取0.3-0.6m/s，停留时间取9-12s;

　　③含氨废气，V取0.3-0.6m/s，停留时间取7-12s;

　　④酸性废气(HCl、硫酸雾)，V取1m/s，停留时间取5-6s;

　　⑤含NOX废气，V取0.3-0.6m/s，停留时间取8-10s;

　　⑥含HF废气，V取0.3-0.6m/s，停留时间取9-12s(不宜采用填料塔，氟化物多为难溶或不溶物质，易造成堵塞，通常采取旋流板塔或者空塔);

　　⑦含尘气体(以除尘为主要目的)，采用卧式喷淋塔，V取0.8-1.0m/s，停留时间取3-4s;

　　⑧有机废气(溶于水、酸或碱的以及可加强化剂【如次氯酸钠等】去除的)，V取0.4-0.6m/s，停留时间取8-12s;

　　2、喷淋塔的液气比一般按2.0-2.5L/m3设计;

性能参数：

印刷厂油墨废气处理设备产品特点:

1.水洗式废气处理系统，价格便宜、处理方法简单；

2.直立式结构较适用于经济空间安装；

3.适用于气态及液态污染源；

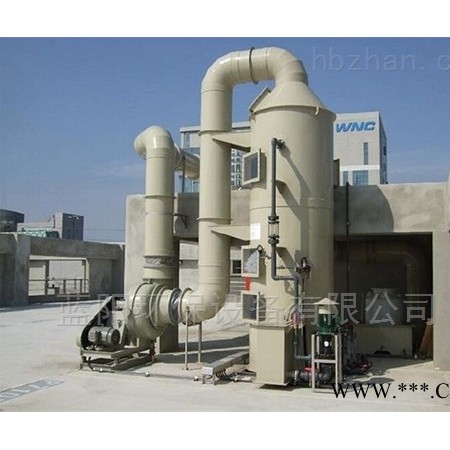

实物参考图

 适用注意事项

a.循环水流量调节：由喷淋塔供水泵确定，一台锅炉运行时可开启，冬季两台或三台泵同时运行时，应全部开启，泥浆泵的流量应根据不允许循环的流量来调节。让它平等。

b.喷雾塔投药罐的投加量：在运行锅炉时，在冬季加入2袋碱和5袋石灰，如二、三套，可根据相应的数量增加药量。

C. Spray塔沉淀池应定期清理，一周一次，夏季一次，冬季每三天一次。

当灰水分离器排出时，每次换挡排放时，应分别打开排放阀，直到有清澈的水排放为止。

e.以上旋转部件应经常检查，注油，及时排除故障，以保证喷塔兔硫的去除效果。

f.上下楼梯时，要注意安全，要有自我保障和相互安全意识。

G.下班后及时清理卫生设施，让人们可以在工地上行走。

喷淋塔净化设备适用范围　　适用于化工、石油、半导体、医药、食品、印刷厂、冶金、实验室、电镀等行业生产工艺所产生的废气体的吸收、洗涤或净化处理。

案例展示：
