合肥印染废气处理设备

一、废气成分分析：

       我国是纺织大国，目前90%以上的印染企业集中在浙江、江苏、广东、福建和山东等五个沿海省份，我国纺织产业在为提高人民生活水平，出口创汇，解决就业，拉动当地经济发展作出巨大贡献同时，也给大气生态环境带来较大的污染。

       纺织废气中VOCs主要来源于两个方面，一是纺织品前处理以及功能性后处理工序（如使用定型机、焙烘机、烧毛机、磨毛机等处理织物过程），在热定型时，纺织品上的各种染料助剂、涂层助剂都会以气体形式释放出来，主要是一些甲醛、多苯类、芳香烃类等有机气体。热定型机废气温度高，气量大，直接排放会造成大量的能源浪费。采用热交换方式回收废气所含的部分热量，能产生良好的经济效益。用水／气换热器回收的热量，多是以热水形式贮存，可用于印染行业中的煮炼工艺；采用气／气换热器，利用废气中的热量将新鲜空气预热后用于热定型工艺。二是印花工段产生涂料稀释剂，以苯、甲苯、二甲苯为主，简称三苯，此外还有甲醛等。

1.热定型机排放的VOCs

       目前国内纺织印染热定型机1万多台，基本以8箱热定型机为主。定型机内干热空气的温度通常控制在120-210℃范围内。在定型过程中，织物携带的水分与溶剂、油脂和蜡质等有机化合物一起受热挥发，随废热空气一同从排气筒排出，成为定型机废气。废气进入大气后，过饱和的水蒸汽和高沸点的有机蒸汽因温度下降而凝聚，分别形成大量白色水雾和淡蓝色烟雾，后者由粒径极小的、具粘稠性的颗粒物构成；废气中的低沸点有机物，仍以蒸汽的形态存在。

       定型机排放的大量持久、稳定的白色或淡蓝色烟气，导致厂区周围空气的透明度和能见度降低，显著影响大气环境的感观指标。废气所含的油烟微小颗粒，性质稳定、难溶于水，长时间漂浮在空中，对大气环境造成严重污染。

2.印花工段VOCs废气

       目前印花工序的设备以平网、圆网为主，印花工艺有染料印花(分散、活性等)、涂料印花。印花前准备工序包括制版、清洗网版、配料等。

       从调研，现场检测情况来看，制版及清洗版车间，其VOCs主要成分为苯、甲苯及二甲苯，其中工作点呼吸带位置苯的浓度达到大于2000ppm的浓度，由于纺织印染行业没有颁布大气污染物排放标准，许多企业也就没有采取治理措施。有的企业采用轴流风机直接排入大气，有的企业没有采取通风措施，形成无组织排放。不仅对工人身心健康受到严重影响，而且也给周围大气态环境造成污染。

       配料工段，就是要使各种颜色的涂料与辅料混合，使涂料黏度降低才能印至布料上。从调研情况来看，除独资企业及合资企业采用密闭的智能配料外，多数印花配料还是采用传统的人工的敞口容器配料，VOCs不仅影响操作工人，也以无组织地排放的形式污染周围大气环境。

       在印花工段，印花浆料印到纤维布料之后，各种颜色的涂料滞留下来，不管是平网印花还是圆网印花，99%的“三苯”就要挥发到大气中，因此该工段就是大的VOCs污染源。

合肥印染废气处理设备：

活性炭吸附脱附+催化燃烧装置

进去活性炭吸附装置，等活性炭吸附满的时候，再脱附（脱附方法有蒸汽脱附、电加热脱附、氮气脱附），将脱附之后的气体（浓度较原来提高几十倍）由脱附风机进入催化燃烧装置燃烧，燃烧成二氧化碳和水，后排出。

合肥印染废气处理设备：

洗涤塔

洗涤塔一般为立式喷淋洗涤填料塔，内部喷头和填料层交替分布。填料具有较大的比表面积，用于增加两种流体间的接触面积。废气由底部进入，经填料层和除雾器后，由顶部排出。液体被水泵送到喷头喷出，向下降落，经填料层回到水箱。废气中的杂质粘附在填料上，后在水流作用下进入水箱，达到截留目的。水箱中的杂质需定期清理，污水需定期排放。

此处设立洗涤塔的目的主要是去除漆雾和降低气温。

活性炭吸附脱附+催化燃烧装置

根据吸附（效率高）和催化燃烧（节能）两个基本原理设计，采用双气路连续工作，一个催化燃烧室，两个吸附床交替使用。先将有机废气用活性炭吸附，当快达到饱和时停止吸附，然后用热气流将有机物从活性炭上脱附下来使活性炭再生；脱附下来的有机物已被浓缩（浓度较原来提高几十倍）并送往催化燃烧室催化燃烧成二氧化碳及水蒸气排出。当有机废气的浓度达到2000PPm以上时，有机废气在催化床可维持自燃，不用外加热。燃烧后的尾气一部分排入大气，大部分被送往吸附床，用于活性炭再生。这样可满足燃烧和吸附所需的热能，达到节能的目的。再生后的可进入下次吸附；在脱附时，净化操作可用于另一个吸附床进行，既适合于连续操作，也适合于间断操作。

       产品特点

       活性炭（炭纤维）吸附脱附再生装置工艺（主要技术）特点：

       该设备设计原理先进、用材*，性能稳定，结构简便，安全可靠，节能省力，无二次污染。设备占地面积小，重量轻。吸附床采用抽屉式结构，装填方便，便于更换。

       耗电量小，催化燃烧室采用蜂窝陶瓷状为载体的贵金属催化剂，阻力小，活性高。当有机废气浓度达到2000PPm以上时，可维持自燃。

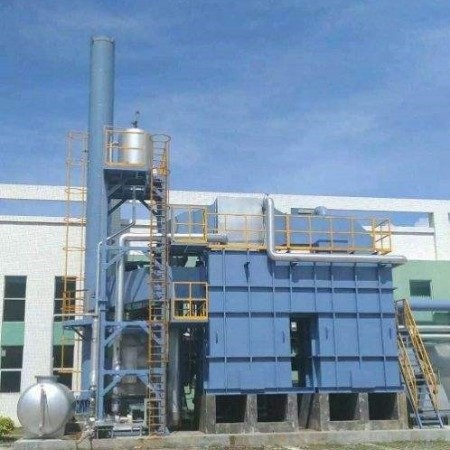

 产品实物图：
