上海印染废气处理设备
上海印染废气处理设备:
一、废气成分分析:
我国是纺织大国,目前90%以上的印染企业集中在浙江、江苏、广东、福建和山东等五个沿海省份,我国纺织产业在为提高人民生活水平,出口创汇,解决就业,拉动当地经济发展作出巨大贡献同时,也给大气生态环境带来较大的污染。
纺织废气中VOCs主要来源于两个方面,一是纺织品前处理以及功能性后处理工序(如使用定型机、焙烘机、烧毛机、磨毛机等处理织物过程),在热定型时,纺织品上的各种染料助剂、涂层助剂都会以气体形式释放出来,主要是一些甲醛、多苯类、芳香烃类等有机气体。热定型机废气温度高,气量大,直接排放会造成大量的能源浪费。采用热交换方式回收废气所含的部分热量,能产生良好的经济效益。用水/气换热器回收的热量,多是以热水形式贮存,可用于印染行业中的煮炼工艺;采用气/气换热器,利用废气中的热量将新鲜空气预热后用于热定型工艺。二是印花工段产生涂料稀释剂,以苯、甲苯、二甲苯为主,简称三苯,此外还有甲醛等。
1.热定型机排放的VOCs
目前国内纺织印染热定型机1万多台,基本以8箱热定型机为主。定型机内干热空气的温度通常控制在120-210℃范围内。在定型过程中,织物携带的水分与溶剂、油脂和蜡质等有机化合物一起受热挥发,随废热空气一同从排气筒排出,成为定型机废气。废气进入大气后,过饱和的水蒸汽和高沸点的有机蒸汽因温度下降而凝聚,分别形成大量白色水雾和淡蓝色烟雾,后者由粒径极小的、具粘稠性的颗粒物构成;废气中的低沸点有机物,仍以蒸汽的形态存在。
定型机排放的大量持久、稳定的白色或淡蓝色烟气,导致厂区周围空气的透明度和能见度降低,显著影响大气环境的感观指标。废气所含的油烟微小颗粒,性质稳定、难溶于水,长时间漂浮在空中,对大气环境造成严重污染。
2.印花工段VOCs废气
目前印花工序的设备以平网、圆网为主,印花工艺有染料印花(分散、活性等)、涂料印花。印花前准备工序包括制版、清洗网版、配料等。
从调研,现场检测情况来看,制版及清洗版车间,其VOCs主要成分为苯、甲苯及二甲苯,其中工作点呼吸带位置苯的浓度达到大于2000ppm的浓度,由于纺织印染行业没有颁布大气污染物排放标准,许多企业也就没有采取治理措施。有的企业采用轴流风机直接排入大气,有的企业没有采取通风措施,形成无组织排放。不仅对工人身心健康受到严重影响,而且也给周围大气态环境造成污染。
配料工段,就是要使各种颜色的涂料与辅料混合,使涂料黏度降低才能印至布料上。从调研情况来看,除独资企业及合资企业采用密闭的智能配料外,多数印花配料还是采用传统的人工的敞口容器配料,VOCs不仅影响操作工人,也以无组织地排放的形式污染周围大气环境。
在印花工段,印花浆料印到纤维布料之后,各种颜色的涂料滞留下来,不管是平网印花还是圆网印花,99%的“三苯”就要挥发到大气中,因此该工段就是大的VOCs污染源。
上海印染废气处理设备工艺方法:
静电收集法
静电收集法的原理是颗粒物进入电场后,在颗粒物带上电荷,称为荷电,随后经过电场,利用静电引力吸引到集油极上,达到颗粒物从气体中分离的目的。目前使用的静电收集器分为立式和卧式两种,立式静电收集器由于不宜过高,因此只能设有一个电场,净化效率不会很高;卧式静电收集器可以设立几个电场,净化效率可以提高,电场越多净化效率就越高。
使用静电收集法也存在如下问题:一是VOCs不仅仅是固相,还存在气相状态,因此气相状态VOCs 无法通过静电收集法净化,因此静电收集法的净化效率再高也只是针对固相颗粒。二是静电收集法收集的油污粘附在集油极板上,很快就会发生氧化反应生成脂类,不宜清除,现采用过热蒸汽吹托,但是一旦油污形成脂类就不易溶于蒸汽,已成为当前困惑企业的头疼问题。集油极表面粘附油污后其净化效率也会下降。

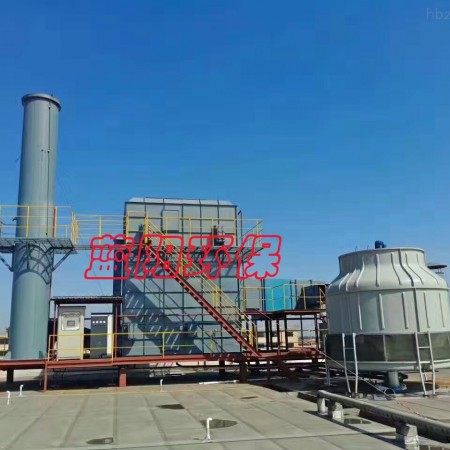

产品实物图:
(1) 静电收集法
静电收集法的原理是颗粒物进入电场后,在颗粒物带上电荷,称为荷电,随后经过电场,利用静电引力吸引到集油极上,达到颗粒物从气体中分离的目的。目前使用的静电收集器分为立式和卧式两种,立式静电收集器由于不宜过高,因此只能设有一个电场,净化效率不会很高;卧式静电收集器可以设立几个电场,净化效率可以提高,电场越多净化效率就越高。
使用静电收集法也存在如下问题:一是VOCs不仅仅是固相,还存在气相状态,因此气相状态VOCs 无法通过静电收集法净化,因此静电收集法的净化效率再高也只是针对固相颗粒。二是静电收集法收集的油污粘附在集油极板上,很快就会发生氧化反应生成脂类,不宜清除,现采用过热蒸汽吹托,但是一旦油污形成脂类就不易溶于蒸汽,已成为当前困惑企业的头疼问题。集油极表面粘附油污后其净化效率也会下降。
(1) 静电收集法
静电收集法的原理是颗粒物进入电场后,在颗粒物带上电荷,称为荷电,随后经过电场,利用静电引力吸引到集油极上,达到颗粒物从气体中分离的目的。目前使用的静电收集器分为立式和卧式两种,立式静电收集器由于不宜过高,因此只能设有一个电场,净化效率不会很高;卧式静电收集器可以设立几个电场,净化效率可以提高,电场越多净化效率就越高。
使用静电收集法也存在如下问题:一是VOCs不仅仅是固相,还存在气相状态,因此气相状态VOCs 无法通过静电收集法净化,因此静电收集法的净化效率再高也只是针对固相颗粒。二是静电收集法收集的油污粘附在集油极板上,很快就会发生氧化反应生成脂类,不宜清除,现采用过热蒸汽吹托,但是一旦油污形成脂类就不易溶于蒸汽,已成为当前困惑企业的头疼问题。集油极表面粘附油污后其净化效率也会下降。
(1) 静电收集法
静电收集法的原理是颗粒物进入电场后,在颗粒物带上电荷,称为荷电,随后经过电场,利用静电引力吸引到集油极上,达到颗粒物从气体中分离的目的。目前使用的静电收集器分为立式和卧式两种,立式静电收集器由于不宜过高,因此只能设有一个电场,净化效率不会很高;卧式静电收集器可以设立几个电场,净化效率可以提高,电场越多净化效率就越高。
使用静电收集法也存在如下问题:一是VOCs不仅仅是固相,还存在气相状态,因此气相状态VOCs 无法通过静电收集法净化,因此静电收集法的净化效率再高也只是针对固相颗粒。二是静电收集法收集的油污粘附在集油极板上,很快就会发生氧化反应生成脂类,不宜清除,现采用过热蒸汽吹托,但是一旦油污形成脂类就不易溶于蒸汽,已成为当前困惑企业的头疼问题。集油极表面粘附油污后其净化效率也会下降。
