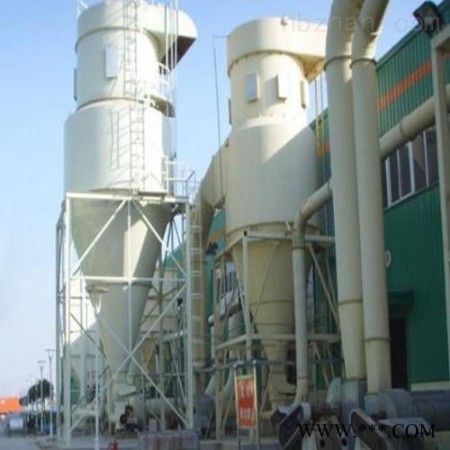

ph-2020414 水泥工业用CXBC系列袋式旋风除尘器

水泥工业用CXBC系列袋式旋风除尘器水泥工业用CXBC系列袋式旋风除尘器

排风管的直径和插入深度对旋风除尘器除尘效率影响较大。排风管直径必须选择一个合适的值，排风管直径减小，可减小内旋流的旋转范围，粉尘不易从排风管排出，有利提高除尘效率，但同时出风口速度增加，阻力损失增大;若增大排风管直径，虽阻力损失可明显减小，但由于排风管与圆筒体管壁太近，易形成内、外旋流“短路”现象，使外旋流中部分未被清除的粉尘直接混入排风管中排出，从而降低除尘效率。一般认为排风管直径为圆筒体直径的0.5~0.6倍为宜。排风管插入过浅，易造成进风口含尘气流直接进入排风管，影响除尘效率;排风管插入深，易增加气流与管壁的摩擦面，使其阻力损失增大，同时，使排风管与锥筒体底部距离缩短，增加灰尘二次返混排出的机会。排风管插入深度一般以略低于进风口底部的位置为宜。 由于旋风除尘器单位耗钢量比较大，因此在设计方案上比较好的方法是从筒身上部向下材料由厚向薄逐渐递减！，分布呈折线而不是直线，其拐点恰是减阻杆从下向上插入所伸到的断面位置。由此还可以看到，非全长减阻杆使得其伸至断面以上各断面的下降流量增加，下降流量比常规除尘器还大，但接触减阻杆后，下降流量减少很快，至锥体底部达到或低于常规除尘器的量值。
