ph-45 厂家现货脉冲除尘器设计

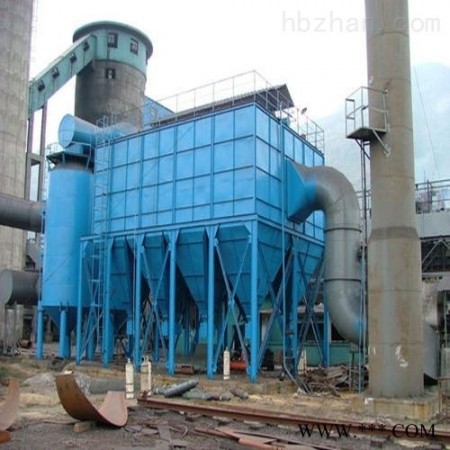

　布袋除尘器包括五个部分，它们是净气箱、尘气箱、灰斗、喷吹装置和支架。

　　一、净气箱部分：这部分内装有喷吹管，上部有净气出口，前面是检修门，打开检修门时，可以很方便地更换任何一条滤袋。

　　二、尘气部分：尘气入口设在气箱部分上部，箱内装有滤袋。

　　三、灰斗部分：尘气进入尘气箱后，干净空气空过滤袋去净气箱。灰尘将沉降到灰斗中去。且沉降方向与气流方向一致，有利于灰尘的沉降。净气箱和尘气箱之间有隔板，滤袋尺寸为长1200mm，宽480mm，厚26mm的矩形扁滤袋。

　　四、反吹风装置，装在净气箱下面，包括气包、脉冲阀、脉冲控制仪等。

　　布袋除尘器一般是负压操作的。含尘空气经尘气进口被吸入除尘器后，将扩散到尘气箱部分的全部容积内。干净空气穿过滤袋，通过滤袋口的文氏管到净气箱，然后经净气排出口排出。灰尘被阻止在滤袋外面，部分灰尘能靠重力自行落入灰斗，另一部分将附在滤袋上，除尘滤袋上大量附着灰尘后，将增大设备阻力。为保持设备正常运转，定时清理滤袋上的灰尘。本除尘器采用了先进的脉冲反吹系统，与机械振打清灰或低压反吹风清灰相比，这种方法清尘效果好的多，且无活动元件，能大大减少维修工作量。

.控制仪,冲除尘器清灰控制采用PLC微电脑程控仪，分定压(自动)、定时(自动)，手动三种控制方式。定压控制：按设定压差进行控制，除尘器压差超过设定值，各室自动依次清灰一遍。定时控制：按设定时间，每隔一个清灰周期，各室依次清灰一遍。手动控制：在现场操作柜上可手动控制依次各室自动清灰一遍，也可对每个室单独清灰。由用户选定控制方式，用户无要求时，则按定时控制供货。
