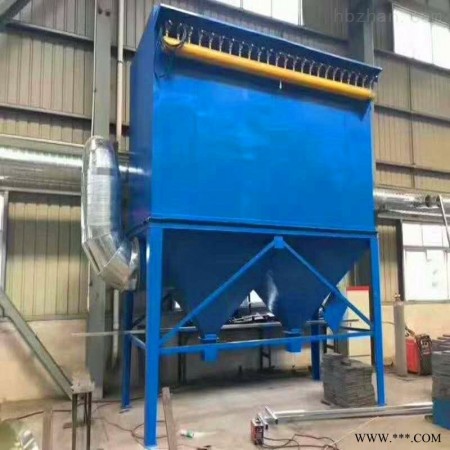

ph-40 环保除尘设备厂小型脉冲布袋式除尘器

小型脉冲布袋式除尘器结构;

1.  上箱体：上箱体设计制做为单元结构，各单元现场组装。每个单元含10根喷吹管，每根喷吹管设有17个喷嘴，每个单元顶部设有4个检修门。发货前，上箱体与喷吹装置各部件进行预装配，再分解发货。上箱体各边框及顶部检修门采用折边制做；顶部为斜坡形式，以免顶盖积水。

2.  除尘器花板：花板δ=8mm钢板制做，并设加强筋板。花板表面除油除锈，达到平整光洁，无挠曲、凸凹不平等缺欠。袋孔采用冲压或激光切割成孔，袋孔中心偏差＜±0.5mm，孔径公差为＜±0.2mm，并清理各孔的锋利边角和毛刺；

3.  除尘器壳体壁板：壁板采用δ=5mm钢板分片制做，现场组装。钢板外设加强筋，保证除尘器有足够的强度；壁板上设人孔门，便于查看及检修；

4.       除尘器灰斗：采用δ=6mm钢板分片制做，现场组装。钢板外设加强筋，保证有足够的强度；并设人孔门，便于查看及检修；灰斗斜壁与水平夹角不小于60度，相邻壁夹角内侧安置圆弧板，灰斗壁上设有振动器，确保灰斗不积灰。灰斗下料口安装电动插板阀；

5.       气流均布装置：对于大型袋式除尘器来说，入除尘器的气流均布很重要。如果气流分布不均，就会造成局部滤袋的过滤风速偏高，而造这些滤袋的过早损坏，从而影响滤袋的平均使用寿命和除尘效果。为此在结构设计上，采用了两级均流装置：⑴、在收尘室的灰斗进风处，设置了气流均布装置，保证了进入收尘室的气流均匀性。含尘气流通过均风装置时，通过碰撞、扩散等作用，使大颗粒粉尘直接落入灰斗中，减轻了滤袋的过滤负荷，同时，又保证了气流不直接冲刷滤袋，对滤袋起到了保护作用。⑵、中箱体内设气流导流装置，引导气流均匀分布，并能有效防止气流对袋子的直接冲刷，延长滤袋的使用寿命
