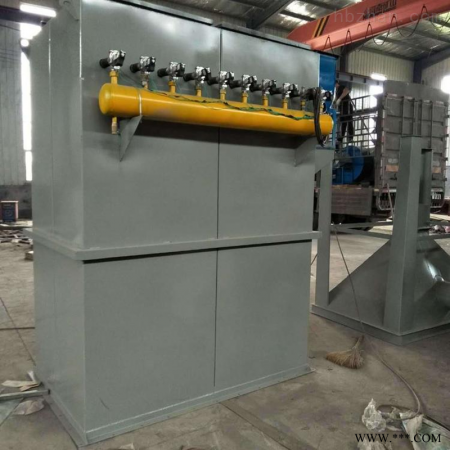

ph—34 小型脉冲布袋除尘器制作设计

 小型脉冲布袋除尘器特点：1、采用脉冲高压压缩空气反吹清灰，清灰干净。2、单排滤袋依次清灰，不影响除尘机组工作。单机布袋除尘器工作原理：含尘气体由进气口进入灰斗、或通过敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净气进入净气室，再经净气排气口，由风机排走。粉尘积附在滤袋的外表面，且不断增加，使滤袋除尘器的阻力不断上升，为使设备阻力不超过1200Pa，袋除尘器能继续工作，需定期清理滤袋上的粉尘。清灰是由程序控制器定时顺序起动脉冲阀，使包内压缩空气(0.5-0.7MPa)由喷吹孔眼喷出（称一次风）通过文氏管诱导数倍于一闪风的周围空气（称二次风）进入滤袋使滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的目的。单机布袋除尘器的结构特点单机布袋除尘器由风机、箱体及灰斗三个部件组成，各部件安装在一个立式框架内，结构为紧凑，各部件的结构特点如下。1、风机部件选用通用标准风机，便于维修更换，并采用隔震设施，噪声小。2、除尘滤袋选用涤纶滤布制成的圆筒形滤袋，过滤效果好，使用寿命长。3、清灰机构是采用电动机带动连杆机构，使滤袋抖动而清除除尘滤袋内表面粉尘的方法，其控制装置分手控或自控两面三刀种，自控是在风机连续工作时间时，清灰机构定时自动振打清灰。手控即风机停机后清灰机构自动工作，数十秒后自动停机，亦可根据需要随时开动清灰机构（电机）振打清灰，清灰时间由用户自行调节时间断电器。4、灰斗采用抽屉式和灰斗式两种结构，清除粉尘十分方便。
