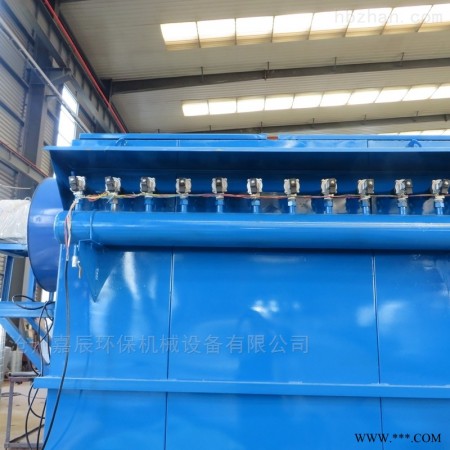

JC-LCM LCM-D/G系列长袋离线脉冲除尘器

  LCM-D/G系列长袋离线脉冲除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架、滤袋及喷吹装置、卸灰装置等组成，含尘 空气从除尘器的进风均流管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体被吸附在滤袋表面，干 净空气通过进入上箱体，并经各离线阀和排风管排入大气。随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定阻力值（一般设定为1500Pa） 时，由清灰装置按差压设定值自动关闭一室离线阀后，按设定程序打开电磁脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹滤袋内压力剧增，将滤袋上的粉尘进行抖落至灰斗中，由排灰阀排出。

过滤工况：
      含尘气体由中间进风道经分配进入各过滤单元的灰斗，粗尘粒在惯性和重力的作用下直接落入灰斗，细尘粒随气流转折向上进入过滤室，在滤袋表面尘饼的过滤作用 下，粉尘积附在滤袋外表面，过滤后的气体由滤袋内侧进入上箱体，并汇聚到净气集合管—排风道，经系统风机排放到大气。

清灰工况：
      随着滤袋表面粉尘的不断积聚，过滤阻力会不断增加，这时需要启动清灰过程。LCM-D/G系列长袋离线脉冲除尘器采用分室停风的离线清灰机制。清灰过程开始时，先关闭其中一过滤单元的净气出口风道，使该单元的滤袋处于无气流通过的状态。然后开启电磁脉冲阀，使压缩空气流喷入滤袋、并使净气室的净空气形成二次风吸入滤袋内部，滤袋急剧变形振动，抖落粉尘。经一段时间的沉降后，打开该单元净气出口，恢复过滤状态，而下一个过滤单元进入清灰状态，直至所有单元都实施一次脉冲清灰，完成除尘器的一个清灰周期。

清灰控制：
      除尘器采用PLC控制系统，根据处理工艺的不同，可以选择压差控制和定时控制反吹清灰。压差控制机制，是按照除尘器的阻力值启闭反吹过程。当除尘器阻力达到清灰启动的预设值，一般为1200-1500Pa时，发出启动反吹周期的控制信号，除 尘器周而复始地逐个单元执行“清灰——沉降——过滤”的循环，直至除尘器阻力降低到设定的阻力下限一般为1000Pa。压差控制机制可以使除尘器阻力始终 控制在规定的范围内，使除尘器保持比较好的除尘效率和比较低的运行能耗。
定时控制是指根据经验数值，安排定时实施反吹，一般用于处理工况比较稳定的系统。

粉尘处理：
      除尘器收集的粉尘落入灰斗，经链运机、提升机等设备输送至储灰仓，定期运出。
