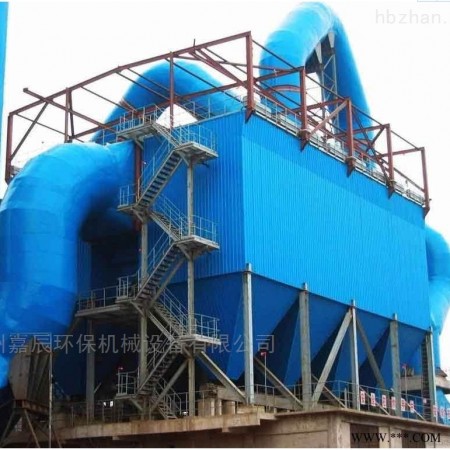

JC-NL CNMC型逆流脉冲反吹袋式除尘器

CNMC型逆流脉冲反吹袋式除尘器是引进国外新设备、新技术、通过消化改进的一种新型的脉冲袋式除尘器。该除尘器具有处理风量大、净化效率高、占地面积小、滤袋磨损小、使用寿命长、换滤袋简单、维护方便等优点。清灰采用脉冲式逆流反吹清灰、其电气控制采用顺序控制器，性能可靠。

设备特点：

1、该设备采用脉冲反吹清灰方式，是当前我国清灰效果好的一种，该设备上箱体分隔成十八个互不相通的小室，并与 一个长文氏管相通，利用程控脉冲而达到清灰目的，在结构上取消了喷吹管和滤袋上端的小文氏管，结构简单，操作和维护方便。

2、与国内其它除尘器比较，该设备具有处理风量大，系统阻力小的特点，适用范围广。(常温、高温含尘浓度<60g/m3混合气体的净化回收处理)

3、分隔上中箱体的花板边压制成   锥形孔，使之与滤袋形成光滑面的接触，密封性好，减少孔边与滤袋的磨损。

4、结构简单合理，占地面积小，可安装在室内外。

用户可根据其生产工艺、处理风量大小、自选型号或并联组合并可根据需要提供碳钢或不锈钢材质除尘器。

CNMC型逆流脉冲反吹袋式除尘器是由滤袋组件、导流装置、脉冲喷吹系统、出灰系统、控制系统、离线保护系统、箱体等组成。

1、滤袋集成滤袋框架、布袋及挂袋板的连接设计采用了自锁装置, 安装和换方便, 并能有效延长滤袋使用寿命。滤袋采用聚苯硫醚针刺毡(进口PPSPPS504CS17、防水防油处理)。

2、导流装置采用先进的进风方式,设计了的烟气分配装置, 可分配含尘气体, 并对大直径颗粒进行分离, 避免含尘气体冲刷滤袋, 以提高整个除尘装置的效率及滤袋使用寿命。

3、 脉冲喷吹系统脉冲系统由反冲联箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。在每个滤袋上部,均有1 根压缩空气喷嘴管, 运行时一般设定每一排滤袋每隔10 s 脉冲反吹清灰1 次, 定时器启动1 次电磁阀, 将脉冲反吹空气喷入滤袋内清灰。

4、控制系统主要由脉冲喷吹控制仪、BMC计算机控制柜、热电阻温度计、静压测点、料位指示器和测量组件组成。

5、离线保护系统主要由旁路阀、喷雾降温系统、测温仪、压力检测装置、滤袋检漏装置组成。在布袋除尘器的入口安装测温仪。当烟气温度过高或锅炉尾部复燃时, 喷雾降温系统启动, 紧急喷水降温,以免烧坏滤袋。如果在时间内降温系统不能使烟气温度降至布袋除尘器正常运行范围内,或锅炉点火及低负荷需要喷油助燃时, 为避免含油烟气直接进入除尘器, 造成滤布粉层板结, 影响除尘器的正常运行, 开启旁路阀, 烟气经旁路烟道直接排放,避免损坏滤袋。在净气室设有滤袋检漏装置, 以便在滤袋损坏时及时报警。

除尘器优点：

1、结构合理简单，占地面积小，可安装在室内外。可根据其生产工艺、处理风量大小、自选型号或并联组合来选择碳钢或不锈钢材质除尘器。

2、该设备采用脉冲反吹清灰方式，是当前我国清灰效果好的一种，该设备上箱体分隔成十八个互不相通的小室，并与一个长文氏管相通，利用程控脉冲而达到清灰目的，在结构上取消了喷吹管和滤袋上端的小文氏管，结构简单，操作和维护方便。
