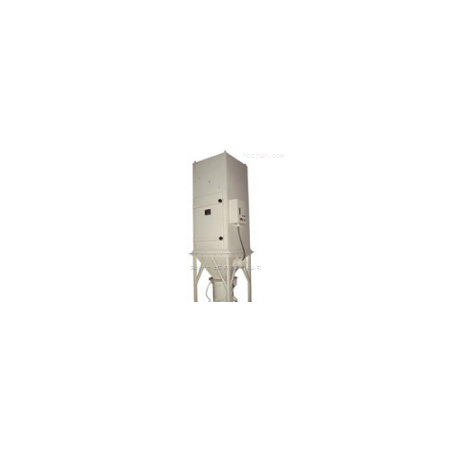

单机工业脉冲袋式除尘器

单机工业脉冲袋式除尘器

经济实用、结构简单紧凑、安装容易、维护方便（内滤式），主要用于各种库顶、库底、仓顶及种输送设备等排放和扬尘点的除尘器。

单机布袋除尘器具有处理风量大、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的大型除尘设备。广泛应用于冶金行业炼钢高炉、原料喷煤制备等工厂、建材行业、电力、化工行业、碳黑、沥青混凝土搅拌、锅炉、烟气除尘等行业的粉尘治理和物料回收。低压脉冲长布袋除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架、滤袋及喷吹装置、卸灰装置等组成，含尘空气从除尘器的进风均流管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体被吸附在滤袋表面，干净空气通过进入上箱体，并经各离线阀和排风管排入大气。随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定阻力值（一般设定为1500Pa）时，由清灰装置按差压设定值自动关闭一室离线阀后，按设定程序打开电磁脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹滤袋内压力剧增，将滤袋上的粉尘进行抖落至灰斗中，由排灰阀排出。

单机工业脉冲袋式除尘器

清灰电气控制装置：

1、清灰电气控制装置：清灰控制方式一般采用定时法，也可采用定阻法。所谓定阻法就是控制滤袋内外侧的压差，当收尘器的差压值达到设定值时（一般为1470Pa）。即由差压变送器发出信号，通过电气控制装置，即按既定程序进行逐室清灰。

2、电器控制装置的功能：对多室收尘器集中控制时采用单片机进行集中控制，控制有自动和手动两种方式，当单片机出故障或检修时，可随时切换为手动控制，为便于调试和设备检修设有机旁控制。

3、清灰电气控制装置到收尘器进线端子的布线设计由选用者负责，接线端子参见清灰电气控制器说明书。收尘器进线端子到各个电磁阀的接线，由制造厂负责。

工作原理：

收尘罩对准扬尘点，扬尘通过管道进入下部的预除尘灰斗进入，通过灰斗内部设计猛速的含尘气流，撞击到灰斗壁上，气流由于灰斗设计盘旋上升，粉尘中的粗大颗粒由于离心力和自重力，自动降尘灰斗，有下面的卸料系统卸出。上升的余部细微粉尘进入过滤室，有过滤室的滤袋近一步精细过滤。滤袋把粉尘阻拦到滤袋外表，粉尘黏在滤袋外部，起到粉尘捕捉作用，粉尘达到过滤，净气进入滤袋内部，净气上升到上部的净气室，在由净气室上部的风机吸走排出，排到大气中。

除尘器工作一阶段后滤袋外表粉尘增厚，清灰工作在除尘器正常过滤工作时开始清灰，有控制仪给脉冲电磁阀指令，电磁阀打开，压缩空气通过喷出管由喷吹嘴喷向滤袋内部，由于滤袋内部受压，滤袋速膨，喷吹只是几秒钟，由于滤袋受到正负压作用，滤袋得到抖动，把灰击落得到清灰。
