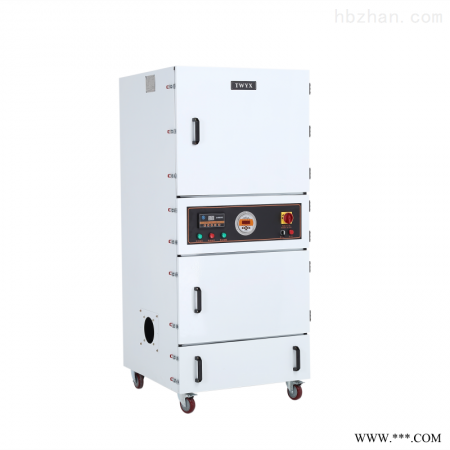

MCJC-7500 滤筒式工业除尘器

MC系列脉冲集尘机是我公司生产的实用新型产品， 具有结构简单、修理养护方便、移动操作灵活、工作稳定可靠等显著性能优点，是一款性价比高、外观优美的理想环保设备。坚持安全、经济、适用，并兼顾美观的精心设计原则选择工艺优良成熟、系统稳定安全可靠、管理方便、无二次污染的治理技术；对设备、仪表等选型本着可靠、经济、适用的原则。

MC Series Pulse Dust Collector is a new type of patent product produced by our company. It has the advantages of simple structure, convenient repair and maintenance, flexible operation, stable and reliable operation. It is an ideal environmental protection equipment with high cost performance and atmospheric appearance. Adhering to the principles of safety, economy and application, and taking into account the beauty of the fine design, we should select advanced and mature technology, stable and reliable system, convenient management, and no secondary pollution treatment technology; selecting equipment, instruments and other types in accordance with the principles of reliability, economy and application.

使用场所：五金、机械、汽车、电子、食品、化工、医药等行业除尘设备配套使用。

使用场所：五金、机械、汽车、电子、食品、化工、医药等行业除尘设备配套使用。

滤筒工业除尘器早在20世纪70年代已经出现，且具有体积小，效率高等优点，但因其设备容量小，过滤风速低，不能处理大风量，应用范围窄，仅在烟草、焊接等行业采用，所以多年来未能大量推广。由于新型滤料的出现和工业除尘器设计的改进，滤筒工业除尘器在工业除尘工程中开始应用。

（一）滤筒工业除尘器的特点

（1）由于滤料折褶成筒状使用，使滤料布置密度大所以除尘器结构紧凑，体积小；

（2）滤筒高度小，安装方便，使用维修工作量小；

（3）同体积工业除尘器过滤面积相对较大，过滤风速较小，阻力不大；

（4）滤料折褶要求两端密封严格，不能有漏气，否则会降低效果。

（二）滤筒工业除尘器构造和工作原理

1.滤筒工业除尘器构造

滤筒工业除尘器由进风管、排风管、箱体、灰斗、清灰装置、滤筒及电控装置组成。

滤筒在工业除尘器中的布置很重要，滤筒可以垂直布置在箱体花板上，也可以倾斜布置在花板上，用螺栓固定，并垫有橡胶垫，花板下部分为过滤室，上部分为净气室。滤筒除了用螺栓固定外，更方便的办法是自动锁紧装置和橡胶压紧装置，这两种方法，对安装和维修十分方便。

滤筒工业除尘器卸灰斗的倾斜角应根据粉尘的安息角确定，一般应不小于60°。

滤筒工业除尘器的卸灰阀应严密。

滤筒工业除尘器的净气室高度应能方便脉冲喷吹装置的安装，检修。

2.滤筒工业除尘器的工作原理

含尘气体进入除尘器灰斗后，由于气流断面突然扩大，气流中一部分颗粒粗大的尘粒在重力和惯性作用下沉降下来；粒度细、密度小的尘粒进入过滤室后，通过布朗扩散和筛滤等综合效应，使粉尘沉积在滤料表面，净化后的气体进入净气室由排气管经风机排出。

滤筒工业除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时，进行清灰。此时脉冲控制仪控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过脉冲阀经喷吹管上的小孔，喷射出一股高速高压的引射气流，从而形成一股相当于引射气流体积1～2倍的诱导气流，一同进入滤筒内，使滤筒内出现瞬间正压并产生鼓胀和微动，沉积在滤料上的粉尘脱落，掉入灰斗内。灰斗内收集的粉尘通过卸灰阀，连续排出。

这种脉冲喷吹清灰方式，是逐排滤筒顺序清灰，脉冲阀开闭一次产生一个脉冲动作，所需的时间为0.1～0.2s；脉冲阀相邻两次开闭的间隔时间为1～2min；全部滤筒完成一次清灰循环所需的时间为10～30min。由于该设备为高压脉冲清灰，所以根据设备阻力情况，应把喷吹时间适当调长，而把喷吹间隔和喷吹周期适当缩短。

滤筒式工业除尘器
