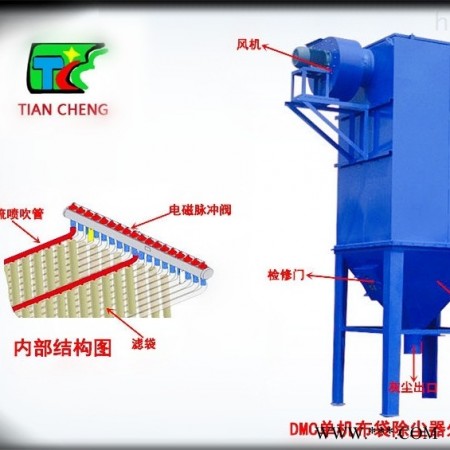

sdtc 天成涂装脉冲布袋除尘器外形结构图

天成涂装脉冲布袋除尘器外形结构图

支架：除尘设备的支撑架

灰斗：储存收集的粉尘

检查门：检修门入孔

除尘箱体：除尘设备外壳

除尘滤袋：过滤粉尘的核心部件

花板：就安放除尘布袋和骨架的构件

上盖板：起到检修和防雨作用

排灰装置：负责将收集的粉尘定时定量排出设备

控制仪：负责控制压缩空气开启关闭和排灰系统的工作

除尘框架：支撑除尘滤袋

文氏管：安装在除尘骨架上，用于引导压缩空气，保护布袋

气包：储存压缩空气

电磁脉冲阀：负责压缩空气开启和关闭

喷吹管：负责喷吹导流

天成涂装脉冲布袋除尘器外形结构图

内部结构主要由上部箱体、中标箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成，袋式除尘器主要由四大系统组成，分别是清灰系统、控制系统、检验系统、安全保护系统，运行效果在很大程度上取决于清灰机构及其控制系统。从清灰方式上主要由脉冲喷吹布袋除尘器、气箱脉冲布袋除尘器、机械反吹布袋除尘器、机械振打布袋除尘器等设备。

属于干式滤尘装置的一类，采用纺织人滤布或费纺织人毡制成，利用纤维织物人过滤作用对含尘气体进行过滤，颗粒比重大人粉尘通过重量作用落入灰斗，使气体得到净化。除尘器工作时，随着过滤的不断进行，滤袋外表的积尘逐渐增多，除尘器阻力也逐渐增加，达到设定值时清灰控制器发出清灰指令将滤袋外表面的粉尘清除下来，并落入灰斗，然后再打开排气阀使该室恢复过滤。

每种类型的布袋除尘器都要选择相对应的除尘布袋，布袋除尘器的布袋应该怎么选择，让我们咨询与探讨一下。
