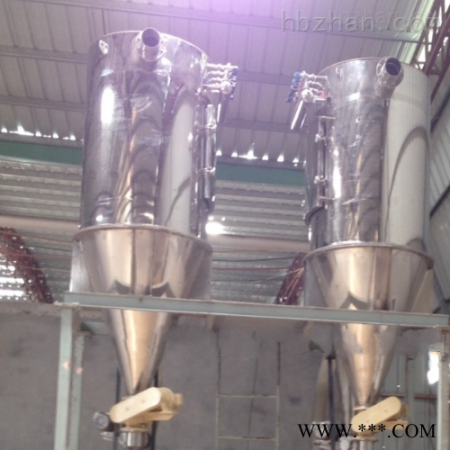

HJ-ZY-11 旋风工业除尘器

HJ-ZY-11旋风工业除尘器特点：

　　1：本产品根据客户需求，就设备外形、出入口及其他相关安装部件进行非标设计并制造；

　　2：分离设备机构简单、制造容易、造价和运行费用和阻力较底，对于捕集分离5～10μm以上的较粗颗粒粉尘，净化效率很高

　　3：本产品具有较小的重量,移动运输方便,在安装布置上适应性较强.

　　4：在矿山、冶金、耐火材料、建筑材料、煤 炭、化工及电力工业部门应用极为普遍。

　　5：整机无活动部件，使用稳定可靠

       6：高风量；中、低压；处理带粘性、粉尘颗粒大、切边条形碎料

       7：低噪音、运行平稳、操作简便、高效节能、成本低、占地小

　　HJ-ZY-11系列除尘器其结构主要由排灰管、圆锥体、圆柱体、进气管、排气管以及顶盖组成。
　　箱体全部采用焊接结构，清灰门用泡沫橡胶条密封，保证除尘器严密不漏风。

HJ-ZY-11旋风工业除尘器工作原理：

　　旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。当含有粉尘的气体进入到旋风除尘器中，其内部旋转气流的绝大部分沿器壁自圆简体，呈螺旋状由上向下向圆锥体底部运动，形成下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。旋转下降的气流在到达圆锥体底部后．沿除尘器的轴心部位转而向上．形成上升的内旋气流，并由除尘器的排气管排出。

　　自进气口流入的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从诽气管排出，分散在其中的尘粒也随同被带走。

HJ-ZY-11的分类：

①高效旋风除尘器，其筒体直径较小，用来分离较细的粉尘，除尘效率在95%以上；

②大流量旋风除尘器，筒体直径较大，用于处理很大的气体流量，其除尘效率为50-80%以；

③通用型旋风除尘器，处理风量适中，因结构形式不同，除尘效率波动在70-85%之间，

④防爆型旋风除尘器，本身带有防爆阀，具有防爆功能。

根据结构形式，可分为长锥体、圆筒体、扩散式、旁路型。

按组合、安装情况分为内旋风除尘器、外旋风除尘器、立式与卧式以及单筒与多管旋风除尘器。

按气流导入情况，气流进入旋风除尘后的流路路线，以及带二次风的形式可概括地分为以下两种：

①切流反转式旋风除尘器②轴流式旋风除尘器

HJ-ZY-11技术参数：

风量：15-2500CMM（立方米/分钟）

静压：200-500mmAQ（毫米水柱压力）

功率：3HP-300HP可选

特点：此旋风式集尘机高风量、低噪音、运行平稳、操作简单、方便；静压和风量可随机调整配用

过滤方式：利用重力、惯性力及离心力

清尘方式：手动清尘

下料方式：手动、螺旋、双段气动（可选）

外型尺寸：根据客户现场出尘口制定旋风式集尘器的外型尺寸

HJ-ZY-11的应用：

 适用于各种工业锅炉，机械加工，冶金建材，铸造，矿山，水泥，采掘的粉尘粗、炼钢、发电、五金、家私

工艺选配项目：

1、风机：可选中、低压风机（包括风机壳及风叶钢材材质）。

2、马达品牌配置：可选国产马达或进口马达（建议选进口）。

3、检测系统：在线压差检测系统。

4、可选在线压力自动变送系统。

5、钢结构集尘房、混凝土建集尘房

6、集尘管道：不锈钢焊接风管、螺旋风管、碳钢焊接风管、镀锌螺旋风管。

设计依据：

旋风除尘器主要根据客户生产车间实际工况设计需要吸尘风量；根据粉尘性质、管道距离等因素设计静压；根据风量、静压参数计算马达功率；根据集尘设备摆放场地结合风量参数及粉尘性质进而计算除尘器本体规格尺寸。
