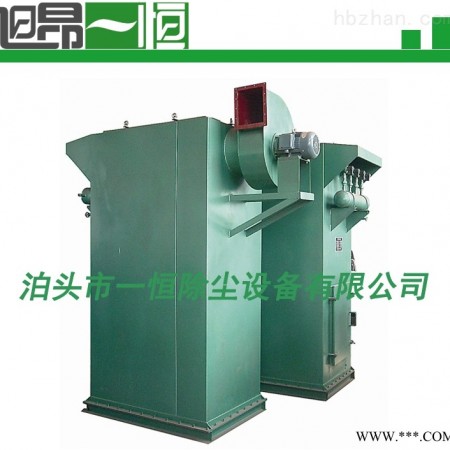

HMC-80除尘器/HMC单机脉冲布袋除尘器
泊头一恒除尘生产的HMC单机脉冲除尘器体积小,重量轻,结构简单紧凑,安装容易,维护方便。 HMC型脉喷单机袋除尘器采用高压(0.5~0.7mpa)大流量脉冲阀逐条滤袋喷吹清灰的技术,具有清灰动能大,效率大的特点。广泛用于建材,冶金,矿山,化工,煤碳,非金属矿超细粉加工行业含尘气体净化处理系统,是环保除尘的理想设备。
HMC单机脉冲除尘器的工作原理:含尘气体由进气口进入灰斗、或通过敞开法兰口进入滤袋室,含尘气体透过滤袋过滤为净气进入净气室,再经净气排气口,由风机排走。粉尘积附在滤袋的外表面,且不断增加,使 滤袋除尘器 的阻力不断上升,为使设备阻力不超过1200Pa, 布袋除尘器 能继续工作,需定期清除滤袋上的粉尘。清灰是由程序控制器定时顺序起动脉冲阀,使包内压缩空气(0.5-0.7MPa)由喷吹孔眼喷出(称一次风)通过文氏管诱导数倍于一闪风的周围空气(称二次风)进入滤袋使滤袋在瞬间急剧膨胀,并伴随着气流的反向作用抖落粉尘,达到清灰的目的。
HMC单机脉冲除尘器共有六个规格,每种规格又可分为标准带灰式A型和敞开法兰式(无灰斗)B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰、脉冲喷吹装置、电控箱等组成,箱体全部采用焊接结构,检修门用泡沫橡胶条密封,保证除尘器严密不漏风。
DMC单机脉冲除尘器的结构:
(1) 箱体:包括袋室、净风室、多孔板、滤袋、滤袋骨架、检修门。
(2) 出风系统:包括风机、风机配用电机。
(3) 喷吹系统:包括储气包、喷吹管、脉冲阀、微机控制器。
(4) 该系列设备有两种结构形式:一种为带灰型,另一种为不带灰斗型。
更多DMC单机脉冲除尘器浏览:https://www.hbzhan.com/st99136/erlist_376394.html
HMC单机脉冲除尘器的技术参数:
型号 | HMC-32 | HMC-48 | HMC-64 | HMC-80 | HMC-96 | HMC-112 | |
性能 | |||||||
处理风量m3/h | 1500-2100 | 2100-3200 | 2900-4300 | 4000-6000 | 5200-7000 | 6000-9000 | |
总过滤面积m2 | 24 | 36 | 48 | 60 | 72 | 84 | |
过滤风速(m/min) | 1.00-1.50 | 1.00-1.50 | 1.00-1.50 | 1.10-1.70 | 1.20-1.70 | 1.20-1.80 | |
滤袋数量(条) | 32 | 48 | 64 | 80 | 96 | 112 | |
入口气体温度(℃) | ≤120 | ||||||
除尘器阻力(Pa) | ≤1200 | ||||||
进口粉尘浓度(g/m3) | <200 | ||||||
出口排放浓度(mg/m3) | ≤100 | ||||||
清灰用压缩空气 | 压力(Pa) | 0.5-0.7 | |||||
耗气量(m3/min) | 0.10 | 0.14 | 0.20 | 0.24 | 0.29 | 0.34 | |
承受负压Pa | 5000 | ||||||
脉冲阀数量(个) | 4 | 6 | 8 | 10 | 12 | 14 | |
风机用电机功率(KW) | 1.5 | 3.0 | 3.0 | 5.5 | 5.5 | 7.5 | |
重量 | A型(带灰斗) | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
B型(不带灰斗) | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 |
