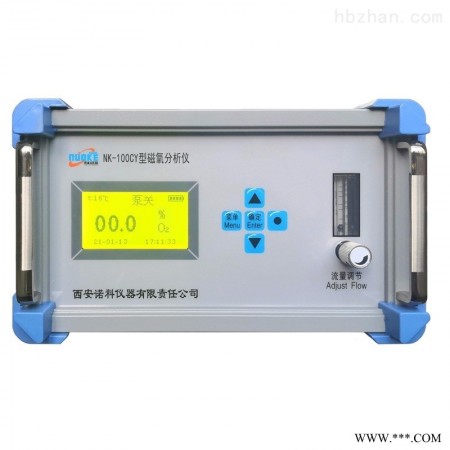

NK-100系列 顺磁氧分析仪 气体分析仪

产品概述：

ＮＫ－１００ＣＹ型顺磁氧分析仪，是我司采用进口传感器研发而成的测氧仪器，可对工艺气中氧含量进行自动连续测量。主要用于测量各种工艺气中Ｏ２的含量浓度在线监测。

应用领域：

适用于化工、化肥、冶金、空分、各类窑炉、煤化工、制药等工业生产中的过程气，以及环境质量和污染源排放等领域的气体浓度连续检测。

检测原理说明：

利用氧气的体积磁化率比一般气体高得多，在磁场中具有＊的顺磁特性的原理制成的一种测量气体中含氧量的分析仪器。顺磁氧分析仪传感器密闭的气室里装有两对不均匀磁场的磁极，它们的磁场强度梯度正好相反。两个空心球组成哑铃状，中间用金属丝将其悬挂，哑铃球外是反馈线圈。在哑铃和金属丝的交点处装有一个平面反射镜，　光源发出的光照射在反射镜上同时被反射到光电元件上。当被测样品进入测量室时，两个空心球被气体包围，由于氧的顺磁性产生一个扭力作用在哑铃上，这样就使哑铃产生了偏转，反射光就发生偏转，光检测器接受的光能量也随之发生变化。于是输出一个毫伏电压信号，经反馈放大后作为仪表的输出。　哑铃球外部的反馈线圈接受输出电流的反馈，对哑铃产生附加的复位力矩，使哑铃球回到初始位置。

产品特点：

１、进口高精度磁力机械式氧传感器，无损检测，寿命长，稳定性好；

２、可对混合气体顺磁性进行直接测量，背景气体干扰小；

３、免维护；

４、温湿度自动补偿；

５、耗气量小（　小１００ｍｌ／ｍｉｎ）；

６、响应速度快，＜４Ｓ；

７、精度高，分辨率可达０．００１；

８、特殊的防振结构，抗振性能强；

９、进口专用微处理器，整机采用德国技术生产；

１０、宽温大屏幕液晶显示组分、浓度、趋势图等，中文多级菜单（类别Ｂ）；

１１、自动校正零位，多级密码保护，断电数据不丢失；

１２、量程可任意设置；

１３、具有ＲＳ２３２／４８５接口，可与ＤＣＳ连接。

主要技术参数：

１、测量范围　０－１００

２、重复性　Ｃｖ≤１％ＦＳ

３、零点漂移　≤＆ｐｌｕｓｍｎ；１％ＦＳ

４、量程漂移　≤＆ｐｌｕｓｍｎ；１％ＦＳ

５、响应时间　Ｔ９０＜４Ｓ

６、样气流量　２００ｍｌ／ｍｉｎ

７、预热时间　２０ｍｉｎ（可操作）；１２０ｍｉｎ（可达　高精度）

８、信号输出　４－２０ｍＡ／７５０Ω，ＲＳ２３２／４８５

９、报警输出　上下限（继电器），常开，５Ａ／２２０Ｖ

１０、工作温湿度　０－４５℃，２０－８０％ＲＨ

１１、工作电源　２２０ＶＡＣ＆ｐｌｕｓｍｎ；１０％，５０Ｈｚ＆ｐｌｕｓｍｎ；１Ｈｚ．

客户现场应用实例展示：
