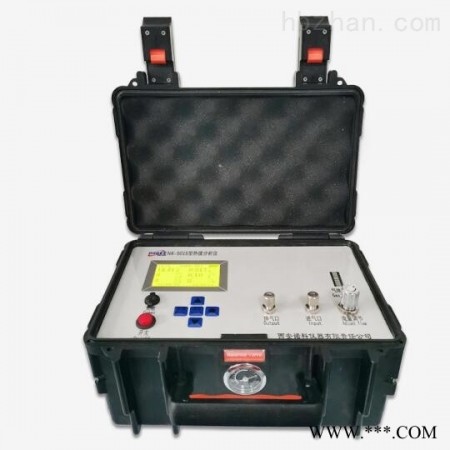

NK-800 焦炉煤气分析仪 便携气体分析仪

ＮＫ－８００型焦炉煤气分析仪概述

１、检测点位：煤气加压站加压机后煤气总管、或燃烧点前煤气总管

２、检测组份：ＣＯ、ＣＨ４、Ｈ２（其他如Ｏ２等可选配）

３、分析目的：为工艺提供数据指导、安全检测

４、联锁控制：了通过４－２０ｍＡ及ＲＳ４８５信号，连接ＰＬＣ、ＤＣＳ等参与联锁控制

传统煤气热值分析采用的是燃烧法，它的基本原理是将煤气取出经过预处理后送到气室燃烧，通过温度的变化来检测煤气的热值。由于工业煤气一般都比较脏，含有焦油、粉尘、水汽、苯、萘等物质，在实际使用过程中常常会出现取样管线及燃烧气室的堵塞，影响设备的正常运行。同时因煤气温度、压力、流量的变化会影响到分析值的准确性。

诺科仪器ＮＫ－８００型煤气分析系统，采用分析法分析煤气热值及煤气组份浓度含量，原理是通过检测煤气中可燃气体的成份浓度含量后换算出煤气热值。我司技术人员结合十余年研发经验，采用多重过滤技术，有效地解决了取样探头及采样管线易堵塞的问题。

焦炉煤气分析仪系统主要技术参数

（１）组份及量程：ＣＯ、Ｈ２、ＣＨ４（Ｏ２等其他组份可选配）

（２）允许误差：＆ｐｌｕｓｍｎ；０．１％Ｆ．Ｓ

（３）分辨率：０．０１％

（４）稳定性：零点漂移＆ｐｌｕｓｍｎ；１％ＦＳ／７ｄ；量程漂移＆ｐｌｕｓｍｎ；１％ＦＳ／７ｄ

（５）重复性：０．１％

（６）预热时间：１０ｍｉｎ

（７）样气流量：０．３～０．５Ｌ／　ｍｉｎ

（８）样气接口尺寸：Ｇ１／２

（９）电器接口尺寸：１／２ＮＰＴ

（１０）工作电源：ＡＣ２２０Ｖ＆ｐｌｕｓｍｎ；１０％，５０ＨＺ

（１１）工作环境：温度　－５℃～＋４５℃；湿度　≤９０％ＲＨ

（１２）防爆等级：ＥｘｄＩＩＣＴ６

（１３）模拟输出：４～２０ｍＡ

（１４）样气压力：０．０５ＭＰａ≤入口压力≤０．１Ｍｐａ

系统特点

１、取样探头免维护，过滤原理，根本解决堵塞问题。烟尘过滤能力＜２００ｇ／ＮＭ３，维护量小。

２、系统响应时间＜１０Ｓ，仪表响应时间＜１．５Ｓ

３、系统过滤精度≤０．１μｍ

４、系统可靠性ＭＴＢＦ＞３年

５、系统为全干法过滤，取样不失真，分析精准

６、真正＊无人管理的全自动化系统。

７、热值直观显示，时时观察热值变化。

８、实时监测，全自动化触摸屏控制，真正做到全天候２４小时在线监测。
