HGA-1008型 CO2气体分析仪

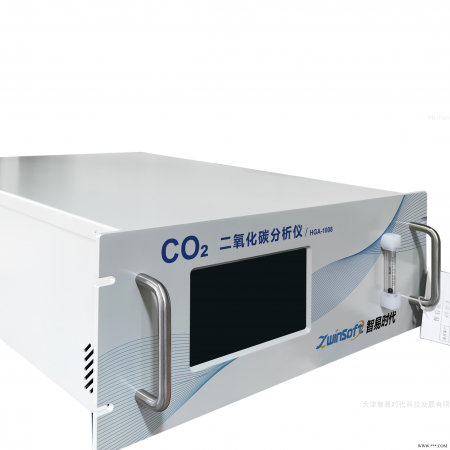

HGA-1008型CO2气体分析仪

1.产品介绍

HGA-1008型CO2气体分析仪是一款适用于国内环保、温室气体监测、碳排放管控等在线气体的分析仪表，主要由红外传感器（光源、气体吸收池、探测器）、数据采集单元、信号接口板及控制电路、电源等部分组成。

本产品主要基于红外相关滤波技术（GFC）和非分散性红外技术（NDIR）实现二氧化碳（CO2）浓度的测量，具有精度高，稳定性好，响应时间快等特点，可广泛应用于电力、化工、水泥、钢铁、冶炼等场景。

2.工作原理

①当红外光通过待测气体池时，这些气体分子对特定波长的红外光有吸收作用，并且其吸收关系服从朗伯比尔吸收定律；

②光源发出的红外光经GFC(Gas Filter Correlation，GFC轮是等比例透光轮片，其中有一块区域是不通光的，红外辐射不能进入测量气室，数值为背景噪声)调制轮交替进入气体池，一路被充满待测气体的气体所吸收，一路穿过不含待测CO2的气体，两路光分别经透镜汇聚后由红外探测器接收，经过信号处理得至测量信号和参考信号。通过对两路信号进行分析，可以得出气中相关组分的浓度。

3.产品特点

Ø 红外相关滤波技术（GFC）和长光程气体池（L-Cell），具有超低气体浓度检测的能力。

Ø 低温制冷型红外探测器，低漂移、高精度，低功耗、响应快。

Ø 高性能红外光源，使用寿命长，特殊结构设计有效的避免震动的影响。

Ø 内部采用自整定的PID算法对温度进行高精度控制。

Ø 光源、探测器、核心电路等采用模块化设计，可靠性高、可扩展性强、维护方便。

Ø 独立的气体检测模块，便于集成到任何检测系统或控制系统中。

Ø 输出信号：RS-232/4-20mA。

Ø 按客户需求定制量程。

Ø 使用寿命长。

4.性能参数

Ø 测量原理 红外相关滤波技术（GFC）和非分散红外吸收法（NDIR）

Ø 测量量程 CO2：（0～30）%；（可定制）

Ø 样气流量 (0.8～1.5)L/min±10％

Ø 响应时间 ≤60秒

Ø 测量误差 ≤±2%F.S.

Ø 漂移 ≤±2%F.S.

Ø 稳定性 ≤2%

Ø 重复性 ≤1.0%

Ø 预热时间 ≤60min

Ø 模拟信号输出 (4～20)mA，5路

Ø 开关量信号输出 8路，预留扩展接口

Ø 开关量信号输入 8路

Ø 数字接口 RS232

Ø 重量：约9kg。

Ø 适用环境：无显著的振动或冲击的场合；非防爆场合。
