MIC-600-NH3 固定式氨气分析仪（激光TDLAS）

MIC-600固定式氨气分析仪（激光TDLAS）特点：

●本安电路设计，防爆认证，二级防雷、防静电，防雷和防静电能力超过国家标准，抗高强度脉冲浪涌电流冲击。高可靠性和稳定性。防反接设计，任意形式的反接都不会损坏仪器

●符合EMI、EMC标准，通过国标测试及CMC计量器具许可认证。

●标准总线RS485(RTU)和4～20mA标准信号同时输出，3组继电器开关量输出，现场声光报警(选配)。可选频率输出 200-1000Hz 、Hart协议信号、1～5V输出、无线传输(2～5公里或不限距离)。可以有线或无线远程实时监控，将数据上传到手机或通过局域网、互联网传输到、其他监控中心、监控设备、监控电脑，通过免费上位机软件或气体报警控制器实时监控现场的浓度。

●兼容各种二次表、数据采集模块、PLC、DCS系统，可直接驱动电磁阀、风机、报警器等设备，也可以通过驱动中间继电器来驱动大功率设备。选配MIC2000控制器可以同时监控1000台检测仪。

●大容量数据存储功能，可以记录实时浓度值、温湿度、或只记录报警值及时间。支持本机存储或SD卡存储，需更大容量订货时要注明。SD卡存储的容量可订制。通过免费上位机软件进行数据导出和分析，支持在本机上查看数据或删除数据，可设置在容量不够的时候自动覆盖数据或不覆盖数据，自动停止记录功能。

●标配红外遥控器，可以实现在危险场合免开盖操作，比如：修改报警点、浓度校准、零点校准、消音、恢复出厂、进入菜单、查看记录、4mA输出、20mA输出(校准其他采集设备需用这个功能)。

●中英文界面可选择，默认中文界面，支持气体浓度单位自由切换，常规气体不需要输入分子量，特殊气体输入分子量就自动计算并切换，单位可选：PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L

●2.5寸高清彩屏(LCM)显示实时浓度、时间、温度、湿度、存储状态等信息，可同时检测1-～6种气体浓度和温湿度，菜单界面采用高清仿真图标来显示各个菜单的功能名称，简明中文或英文操作提示。

●三种显示模式可切换：同时显示多种气体浓度、大字体循环显示单通道气体浓度、实时曲线，各通道之间自动或手动循环可切换，可设置是否显示值、最小值、气体名称，可查看历史记录曲线图。

●自动跟踪零点防止漂移，温度补偿、多级校准，能同时符合国标和各个地区的地方、省级标准

●数据恢复功能、浓度校准误操作自动识别并阻止，可以避免由于操作不当引起的不良。

●可记录校准日志、维修日志、故障解决对策，传感器寿命到期提醒，下次浓度校准时间提醒功能

MIC-600固定式氨气分析仪（激光TDLAS）显示界面：

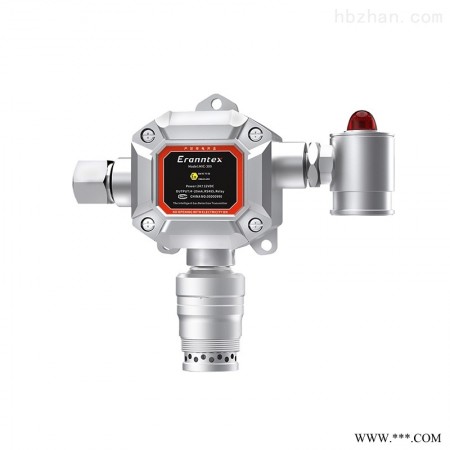

MIC-600固定式检测仪实物图片：

(根据检测气体种类和组合不同，气室数量有差异，具体的可咨询本公司销售工程师)

MIC-600固定式检测仪可选配件：

部分资质证书：

常见安装方式：

MIC-600固定式检测仪技术参数：

检测气体：NH3

选配：最多可同时检测任意1～6种气体和温湿度。

应用场合：石油、化工、医药、环保、燃气配送、仓储、烟气分析、空气治理等所有需要固定安装，在线检测气体浓度的场合。

检测范围：0-500、1000、5000、10000ppm、10%、50%、99%Vol

分 辨 率：0.01ppm或0.001ppm(0～10 ppm);0.01ppm(0～100 ppm)，0.1ppm(0～1000 ppm)，1ppm(0～1000 ppm以上)，0.01毫克/升(0～200%毫克/升)、0.1%LEL、0.01%、0.001%Vol。

检测原理：激光，1%高精度，10年，无漂移和干扰

允许误差：≤±2%F.S (其他或更高精度可订制)

线 性 度：≤±1%

响应时间：T90≤30秒重 复 性：≤±1%不确定度：≤±1%

信号输出：总线制RS485(RTU)，三(四)线制4～20mA，选配：0～20mA、1～5V、0～5V、0～10V、无线传输、网络传输、短信报警。恢复时间：≤30秒

工作环境：温度：-40℃～+70℃，湿度：≤10～95%RH (常规)非凝露场合,在凝露场合使用须订制或订货时注明使用环境。工作压力范围：大气压±30%，部分传感器可在7公斤压力下检测

显示方式：现场2.5寸高清彩屏显示，可选现场无显示，或选配MIC2000控制器远程显示、控制、报警

工作电压：12～36VDC直流，单台设备的标准电源为24V，1A或大于1A 的直流稳压开关电源

功 耗：瞬间电流：电化学原理60毫安，催化或红外原理120毫安

电源参考：24V，2.1A 的开关电源可以带动30台有毒气体检测仪，或15台可燃、红外气体检测仪

工作方式：在线式安装，在线检测，扩散式测量;可选管道式、流通式、泵吸式测量。

安装方式：管道式、壁挂式。管道式的工作压力为大气压±30%，超出范围需降压处理。

报警方式：默认1路，可选3路无源触点(干节点)输出，三级报警，报警点可设置。现场声光报警(选配)。

连接电缆：4～20mA选三芯屏蔽电缆，RS485选四芯，距离超1000米时

单根线径≥1.5mm;屏蔽层两端接大地并保证接地良好。

防护等级：IP66 防水溅和短时间雨淋

防爆类型：隔爆型

防爆标志：Exd IIC T6 Gb 防爆证号：CNEx17.3959

执行标准：GB15322.1-2019 《可燃气体探测器 第1部分》

GB 3836.1—2010 《爆炸性气体环境用电气设备 通用要求》

GB 3836.2—2010 《爆炸性气体环境用电气设备 隔爆型“d”》

外型尺寸：260×180×90mm(L×H×W)大气室

260×230×90mm(L×H×W)大气室带灯

240×180×90mm(L×H×W)常规气室

240×230×90mm(L×H×W)常规带灯 (根据组合不同略有差异)

重 量：1.8Kg(根据组合不同略有差异)

标准附件：说明书、合格证、保修卡、外箱包装

选配件：一体式声光报警器、分体式声光报警器、24V直流稳压电源、RS485/RS232转换器、USB/RS232 转换连接线、TCP/IP转换器、

无线传输(选配)：选配功能，可以把数据无线传输到手机、远程监控中心、监控电脑等监控设备，利用上位机在电脑上，进行数据分析、存储、打印等功能

预处理系统(选配)：选配：常温高湿预处理系统、高温高湿度预处理系统、高温高湿高粉尘预处理系统

温湿度测量(选配)：选配：温度-40℃~+120℃，精度0.3℃湿度：0-99%RH，精度3%RH

安装型附件：选配：墙壁安装支架、固定在管道上的安装卡扣(四分、六分管)、管道安装不锈钢螺纹焊座或法兰(需注明管道或法兰尺寸，如DN50、DN15...)、防雨罩、24VDC或220AC采样泵(采样距离10米)、真空泵(采样距离40米)、24V开关电源、减压阀、流量计。

部分可检测气体列表：
