FM-VOC 飞梦 VOC在线监测系统 voc在线监测仪

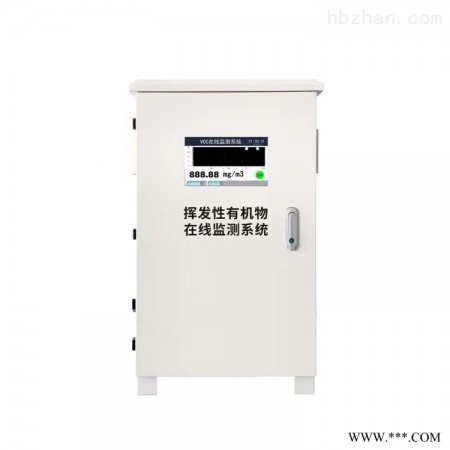

    飞梦VOC在线监测系统 FM-VOC

　　概述：

　　飞梦 VOC在线监测系统 主要用于工业企业中的挥发性有机物的浓度检测及超标报警。本仪器采用泵吸式采样方式，将工业企业排气筒或车间口处带有挥发性有机物的气体吸入仪器内，通过高精度PID光离子化传感器进行分析，得出来的数据通过本仪器的显示屏来展示，并可以将数据通过无线形式传输到环保局平台。整套系统由采样预处理、分析及数据处理单元、数据传输单元、实时显示等组成，结构简单，报警及时，动态范围广，实时性强，组网灵活，运行成本低。系统采用模块化结构，组合方便，可根据用户实际需求进行集成安装。

　　工作原理：

　　光离子化(PID)是使用一只10.6eV(或11.7eV)光子能量的紫外灯作为光源，这种高能量的紫外辐射可使空气中几乎所有的有机物和部分无机物电离，但仍保证空气中的基本成分N2，O2，CO2，H2O以及CO，CH4不被电离(这些物质的电离电位远高于10.6eV或11.7eV)，被测物质进入离子化室后，经紫外灯照射，原来稳定的分子结构被电离，产生带正电的离子和带负电的电子，在正负电场的作用下，形成微弱电流，通过检测电流的大小，就可以知道该物质在空气中的含量。

　　不同的有机物，其电离能不同，用不同能量的紫外光照射被测物质使其电离，形成带电粒子，这些电离的微粒产生的电流经过检测器的放大，就能在仪表上显示浓度级别。这些离子经过电极后很快重新组合到一起变成原来的有机分子。在此过工程中分子不会有任何损坏。

　　功能特点：

　　.仪器采用进口高性能插拔式PID光离子传感器和微控制器技术，具有信号稳定，精度高、重复性好、反应灵敏，维护便捷等优点，是一款高精度、高集成度、高可靠性、模块化设计，可在恶劣环境下实现全天候、长期连续在线监测。

　　.内置预处理系统，可对气体进行除尘、干燥处理，提高了分析精度，减少维护，延长设备使用寿命，可自检及错误报警功能。

　　.可自行设置报警值，带有报警功能，在有机物浓度达到报警值时，会启动声光报警。可不间断实时监控记录的自动化监测系统，也可以与室外LED屏技术相结合，实现环境数据实时自动发布。

　　.设备具有数据存储功能，不仅可提供方便的数据查询方式;还可以通过接口将数据转存至计算机，利用配套的上位机软件进行数据存储与分析，并输出打印历史和曲线图，生成各种图形数据表，并进行打印;

　　.可以通过4G无线或有线的数据传输方式发送至管理中心的数据接收平台，并通过各类显示终端(如LED大屏幕)进行实时发布，同时采用RS485输出，可选择接入PLC、DCS进行处理控制。

　　产品参数：

　　检测气体：挥发性有机气体(VOC)

　　检测原理：PID原理

　　检测方式：泵吸式，长期连续工作

　　测量范围：0-50 mg/m3;0-500mg/m3(可扩展，可定制)

　　分 辨 率：0.01 mg/m3(可定制)

　　重 复 性：≤2%

　　线性误差：≤±3%FS

　　平行性：≤5%

　　响应时间：≤20秒

　　安装要求：

　　1、有组织排放的固定污染源

　　其排气筒排气量小于60000m3/h，固定汚染源可安装超标报警传感装置，同时企业车间外安装超标报警传感站装置。

　　固定汚染源超标报警装置的安装应在风机出口1米处直管段架设平台，平台应有足够的工作面积，便于工作人员安全、方便进行安装、巡查、检修等操作;固定汚染源超标报警装置取样探头应设置于距风机弯头下游不小于烟道直径2倍处。

　　2、无组织排放的污染源

　　可密闭车间：单个车间在确保窗户密闭的前提下，每个常用出入口安装1台超标报警传感装置。监测点位设在车间出入口外距离地面1.5米以上位置，且周边无明显干扰源，并确保设备安装牢固。

　　不可密闭车间或露天场地：监测点位设在距离生产设施约1米，距离地面1.5米以上位置，生产设施四个方位各安装1台超标报警传感装置。
