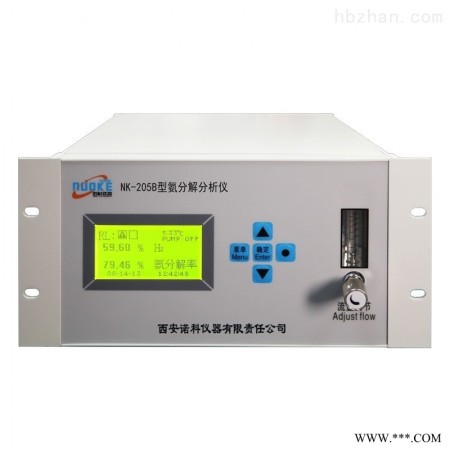

NK-205 氨分解率测定仪

NK-205系列渗氮炉气氛氨分解率测定仪，是通过测定氨分解后氢气百分比含量的变化从而指示氨分解率。可用于热处理气体渗氮炉中气氛控制，也可用于氨分解制气装置。

· 采用高性能微流式热导传感器，寿命长、灵敏度高、响应速度快、安全可靠。

· 大屏幕点阵式LCD显示，可自行选择显示单位：体积比（%，ppm）或g/m3。

· 测量数据自动实时记录，记录数据可以以曲线或列表形式显示。

· 两个可任意设定的控制点，无源继电器输出，标准4～20mA电流输出（在线式）

· 标准的RS232或RS485通讯口（在线式）

· 隔爆式机壳，安全可靠，便于安装（防爆式）

被分析气体需符合以下条件：

· 温度5～50℃

· 流量0.5 L/min

· 含水量<15 g/M3

· 灰尘、焦油及其他机械杂质少于0.01g/ M 3

· 环境温度 5～40℃

· 相对湿度≤ 80%

· 环境气氛中不得有腐蚀性气体

主要技术数据：

· 测量范围：0～100％ H2

· 输出信号：0～100 mv(DC)

· 基本误差：±2.5%

· 时间常数：小于20S

· 热平衡时间：小于 30 min

· 供电电压：220V± 10%、供电频率：50～60 HZ（在线式）；便携式带可充电电源

作用原理：

本测定仪的作用原理基于通过测量渗氮炉气氛的导热率来测出其中氢气的浓度，从而间接指示氨分解率。各种气体具有不同的导热率，如以空气为参照气，在标准气压及 0 ℃ 时各种气体的相对导热率如下：

 混合气体的导热率近似等于各组份导热率的算术平均值；其中 H2的导热率高，因此测出混合气体的导热率就可测出H2 的浓度，进而可算出炉气的氨分解率。由于气体导热率的值极小，直接测量较困难，在实际测量中，是通过测量热敏电阻因气体导热率改变而改变的电阻值，来间接测得不同气体的不同导热率。本测定仪以通电加热的铂丝作热敏感元件，当被分析气体中氢气浓度变化时，被分析的气体的导热率随之变化，敏感元件铂丝的电阻值也随之改变，并在惠斯登电桥中产生不平衡电压输出。

氨分解方程如下：

从上式可以见， 氨分解后产生的 H2 与 N2 体积之比为 3 :1 。当氨分解率为 0%时， H2浓度为0；氨分解率为100%时，H2 浓度为 75 % 。当气体H2浓度为0%时本测定仪输出为0 mv；H2浓度为100%时，输出为100mv

电气系统图：

本测定仪的电气系统由高精度电源及热导池两大部分组成。热导池有四个热敏电阻组成惠斯登电桥，两个充以氨气，另两个通以被分析气体，当测定仪通入0% H2的气体时，调节《零点调节》电位器，使惠斯邓电桥处与平衡状态，输出为0mv；当通入 100%H2的气体时电桥处于不平衡状态，调节《终点调节》电位器，使输出为100 mV 。

启动与示值校正：

· 启       动：通电前必须仔细检查本测定仪的外部电气接线及外部气路连接是否正确。启动时先通被分析气体， 5分钟后再接通电源，经30分钟热平衡后即可正常工作。

· 示值校正：

1.  零点校正本测定仪经30分钟热平衡后，通入流量为0.5 L/min的零点标准气(可用空气)，调节“零点调节”电位器，使输出为0mv

2.  满度校正零点校正后 ,通入流量为0.5 L/min的终点标准气（纯H2），调节“终点调节”电位器，使输出电压为100mv；满度校正后，再用同样方法再校正一次零点和满度。示值校正完成后，本分析仪即可正常使用，准确测定渗氮炉气氛中的含氢量。

安装说明：本测定仪采用墙挂式安装结构，其开孔尺寸如下图
