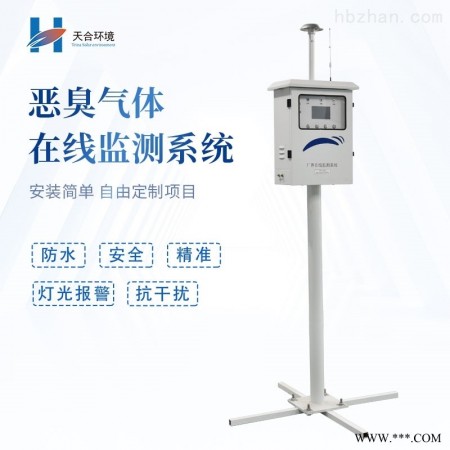

TH-CJ08 恶臭气体在线监测系统-恶臭测定仪

TH-CJ08恶臭气体在线监测系统是天合环境科技的一款检测气体的在线检测仪器。

一、产品功能介绍

1.监测设备可同时监测复合恶臭气体（OU）、空气中的挥发性有机气体（TVOC）、硫化氢、氨气、气象参数（温度、湿度）。

2.监测设备具有良好的抗干扰力，具备停电来电自恢复功能。具有防水、防尘设计，支持GPRS无线通讯。

3.监测设备需符合《污染物在线监控（监测）系统数据传输标准》HJ212-2017。

4.监测设备具备报警功能并采用一体化设计，可实现本地监测因子的超标灯光报警功能。

5.监测设备具备本地及远程标定功能，带预处理系统（除尘、水汽等杂质）一键消音。

6.监测设备主界面显示近60秒实时曲线，浓度数值采用数字及图形的显示方式。

7.监测设备可采用立杆、壁挂安装方式。

8.生命周期管理系统，系统对主要元器件进行生命管理，可根据设置的剩余寿命进行报警提示；

9.设备需配置彩色触摸屏，便于调试操作；

10.设备具备可拓展GPS定位功能，监测数据可与GPS定位信息关联存储；

11.具备高性能工业级无线模块；具备高性能工业级16/32位通信处理器；具备完备的防掉线机制，保证数据终端永远在线；RS232/RS485接口。

12.信号输出：4G无线传输功能、RS-485

13.工作电源：AC220V±10%，50HZ，5A

14.工作温度：-30~70℃（指处理器部分）

15.工作湿度：0~90%RH

16.内置4G无线通信模块，可对无线传输数据发送间隔，发送IP/域名地址进行设定和修改，支持HJ212协议。无缝对接户及环保局平台，上次“实时”、“分钟”、“小时”、“日”数据。

二、产品技术参数

三、产品特色

应用环境

污水处理厂

再造烟叶厂

垃圾填埋场

垃圾中转站

化工及工业园区

四、产品安装

风途科技恶臭气体监测系统产品施工安装方案

HJ 664-2013环境空气质量监测点位布设技术规范（试行）

1、安装环境

安装环境应尽量遵循环境监测系统的运行环境（包括环境温度、环境湿度、环境压力）要求。应尽量避免有机械震动、强电磁辐射、空气（风速）流动过快以及环境温度、环境湿度过高的区域。空气的流速过快会影响检测的响应时间和检测结果，环境温度、湿度过高会影响检测结果和传感器的使用寿命。

2、安装位置

总体原则应考虑到被监测气体扩散空间、风向、环境温度、环境湿度、监测区域封闭性以及工艺压力和周围设备分布情况等因素。有人员值守或人员经常滞留的区域应优先考虑。

指导安装

一、地基预埋，配预埋件施工

1、地笼中间框架为正方形21cm*21cm，高51cm，底部外边勾与勾距离31cm，如图1。预埋施工尺寸不低于50cm*50cm，深度40-43cm。

图1

2、找准水平位置，以及合适方向放置预埋件，有一个正面方向朝南。浇筑预埋件时，注意不要把混凝土浇筑到穿线管内或者预埋件螺柱上。预埋件在土坑里位置要正，不要歪斜，并固定好预埋件，以防止浇筑混凝土时，预埋件的位置发生变化。如图2。

3、布线，根据订单需求提前合理布线，包括电源线。如需要布线，浇筑混凝土前，需要先放置穿线管，常规为PVC材质的塑料管，直径根据供电线缆尺寸自定。穿线管需高于预埋件中心预留孔5cm，另一端以能接到相应设备处为标准。

图2
