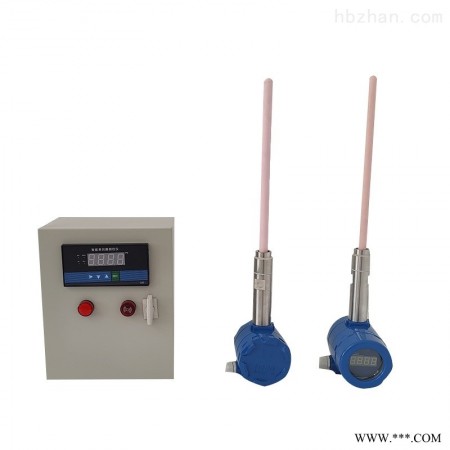

ZF-2050 一体式粉尘检漏仪
一、产品介绍
ZF-2050系列一体式粉尘检漏仪运用了先进的交流耦合技术,特别适合连续排放记录和数据累积。一体式粉尘检漏仪工作原理是运用尘埃粒子流经探针周围所产生的电荷感应来确认尘埃粒子在线排放量(mg/sec)或排放浓度(mg/m³)。在燃烧工况相对稳定的情况下(即在同一个排放点上,流速、温度、压力、湿度和烟尘颗粒性质都没有很大的变化,小于±90%的变动),本系统经直接校定后也可用于在线监测排放浓度(单位=mg/m³)。
案例及应用场所:
炼钢、发电、石油、化工、烟草行业、医药、建材加工、纸浆和造纸、采煤和采矿、轮胎行业、水泥制造、焚烧炉和包装等行业
相关标准:
JJG 846-2015 《粉尘浓度测量仪》
GB 3836.1-2010 爆炸性环境 第1部分:设备通用要求
GB 3836.4-2010 爆炸性环境 第4部分:由本质安全型“i”保护的设备
HJ/T 76-2007 固定污染源烟气排放连续监测系统技术要求及检测方法(试行)
JJG 846-2015 粉尘浓度测量仪
JJG 882-2004 压力变送器检定规程
GB/T 6587-2012 电子测量仪器通用规范
二、产品参数
测量范围 | 粉尘浓度 | 0-9/12/25/50/100/200/400mg/m³ |
被测管径 | 0.1米~4 米 | |
被测粒径 | 0.1μm~200 μm | |
工作条件 | 工作温度 | -50℃~260(标准) 400℃ 800℃ |
工作压力 | ≤2.5MPa | |
环境温度 | -40℃~80℃(电子部件) | |
管道气体流速 | 1m/s~30m/s | |
相对湿度 | ≤95%RH | |
接地网(点) | 与PLC/DCS共用接地网,接地良好 | |
电源 | 12V – 24V DC | |
输出 | 模拟量 | DC 4-20mA、开关量 |
探针结构 | 插入长度 | 400mm/750mm/1000mm(或根据用户需要订制) |
三、产品优势
1、产品采用先进的电荷感应技术,对粉尘的探测灵敏度高
2、产品实时在线连续检测,数据精准
3、测量介质范围宽泛,可测量常见介质的粉尘粒子
4、产品输出方式:4-20mA 模拟量输出。产品标准二线制 4-20mA 电流输出,抗干扰能力强,易于远距离信号传输;对信号传输导线无特殊要求,输出电流与粉尘浓度成线性关系,方便后续的 PLC 数据处理。
5、产品特殊结构设计:(1)免维护免清理。
(2)接线盒内置一体化变送器输出的 4-20mA 电流与粉尘感应探针之间电气隔离。
6、机身显示数值
