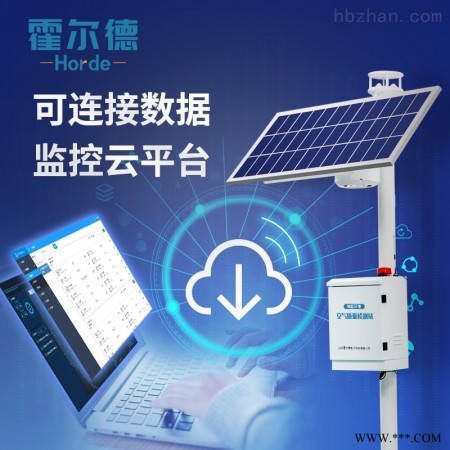

HED-APEG-AQ1 乡镇空气质量监测站

一、概述

　　乡镇空气质量监测站是我司根据客户市场需求和多年行业应用经验推出的一款低价格、高性能、功能齐全的现场在线监测固定式气体检测仪,是一款可以快速且连续检测周围环境中特定气体浓度的设备，每一颗传感器品牌，从内部电路到外部机壳都经过严格的加工、制造、审核，在稳定性，重复性，响应速度，精度等方面都处于国内水平；经空气质量管理局CCEP认证，无论是在仪器功能还是人性化的UI界面都必将为您带来不一样的体验。

　　日益复杂的大气污染状况正在对传统的大气污染源监测方式提出挑战，当前实施的环境空气国控点监测系统监测点位数量有限、成本高昂，以点代面的方法导致时效性不足，达不到精细化管控的目标，且无法实现对监测体系中时空动态趋势分析、污染减排评估、污染来源追踪、环境预警预报等能力的深度挖掘。结合国务院办公厅关于生态环境监测网络建设的要求，我司以丰富的大气环境监测领域经验，开发了一套可实现高密度网格化布局的低成本、多参数集成的紧凑型微型环境空气监测系统，网格化的监测体系可在区域内全覆盖，实现高时空分辨率的大气污染监测，结合信息化大数据的应用实现污染来源追踪、预警预报等功能，为环境污染防控提供更为及时有效的决策支持。

　　乡镇空气质量监测站主要由气态污染物检测模块、颗粒物检测模块、气象参数传感器、无线通信模块、供电及电源管理单元等组成，监测因子包括CO、SO2、NO2、O3、TVOC、PM1.0、PM2.5、PM10、风速、风向、温度、湿度、大气压力。适用于城镇居民区、重点工业企业等固定污染源区域环境监测，道路交通、餐饮、农业生产等无组织开放空间环境监测，重点污染源边界输送监测，城际污染物输送通道监测，建筑楼宇等室内环境监测。

　　多年的市场应用证明，微型环境空气监测系统具有人性化设计、运行稳定可靠、安装维护方便、测量气体种类齐全等特点，极大地满足了工业现场安全监测对设备高可靠性、运行稳定和测量气体种类多样化的要求。主要应用于大气空气质量检测、化工园区、生产工艺控制、环保。

　　二、产品特点

　　? 物联网功能：可连接我司服务器来实现手机和电脑远程监控、报警提醒和报警值设置等；

　　? 支持HJ212协议，用户可以自行链接对应平台

　　? 无线通信：支持2G、4G无线通信，数据上传

　　? 现场标定：产品可以现场进行标定，无需返厂标定

　　? 稳定算法：带数据处理算法，持续且稳定，CCEP认证

　　? 工业级的EMC模组，应对严酷的现场环境干扰；

　　? LED显示屏：可外接LED显示屏，显示清晰，结构简单，便于安装，抗干扰能力强

　　? 进口传感器，使用寿命长，灵敏度高，一致性好，具有线性输出

　　? 自带温湿度补偿算法，精准监测温湿度变化

　　? 数字化、智能化、模块化/高精度、高灵敏度、高分辨率、高稳定性

　　? 可根据客户需求对监测因子进行自由扩展及组合，选择性多，且较为灵活

　　? 太阳能电池或市电供电，保障系统不间断稳定运行。

　　? 多种传感器灵活可配置，根据需求合理搭配

　　? 气体检测及颗粒物检测模块化设计，维护方便，减少运维工作量

　　三、技术参数

　　四、上标说明：

　　[1] ：来自传感器制造商的规格。

　　[2] ：精度是传感器能够在稳定的温度和湿度下 产生的。该数据来自独立的实验室测试。

　　标准测试条件是20℃和80％RH，并且没有干扰气体。

　　注意事项：

　　1、请勿将模组放置于强对流的空气环境中；

　　2、请勿将模组长时间放置于高浓度的有机气体中，否则容易导致传感器零点漂移；

　　3、请勿将模组放置于超量程的空气环境中，否则会导致传感器过载而失效；

　　接口：

　　五、产品现场安装固定

　　5.1安装环境

　　安装环境应尽量遵循微型环境监测系统的运行环境（包括环境温度、环境湿度、环境压力）要求。应尽量避免有机械震动、强电磁辐射、空气（风速）流动过快以及环境温度、环境湿度过高的区域。空气的流速过快会影响检测的响应时间和检测结果，环境温度、湿度过高会影响检测结果和传感器的使用寿命。

　　5.2安装位置

　　总体原则应考虑到被监测气体扩散空间、风向、环境温度、环境湿度、监测区域封闭性以及工艺压力和周围设备分布情况等因素。有人员值守或人员经常滞留的区域应优先考虑。

　　5.3大气网格指导安装

　　1、地基预埋，配预埋件施工

　　1）地笼中间框架为正方形21cm*21cm，高51cm，底部外边勾与勾距离31cm，如图5.31。预埋施工尺寸不低于50cm*50cm，深度40-43cm。

　　2） 找准水平位置，以及合适方向放置预埋件，有一个正面方向朝南。浇筑预埋件时，注意不要把混凝土浇筑到穿线管内或者预埋件螺柱上。预埋件在土坑里位置要正，不要歪斜，并固定好预埋件，以防止浇筑混凝土时，预埋件的位置发生变化。如图5.32。

　　3） 布线，根据订单需求提前合理布线，包括电源线。如需要布线，浇筑混凝土前，需要先放置穿线管，常规为PVC材质的塑料管，直径根据供电线缆尺寸自定。穿线管需高于预埋件中心预留孔5cm，另一端以能接到相应设备处为标准。
