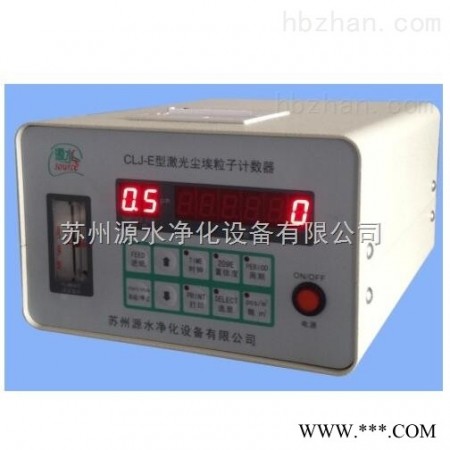

激光粒子计数器台式

激光粒子计数器台式

光源

光源是激光尘埃粒子计数器的关键部件，对仪器的性能影响很大。光源要求稳定性高、寿命长、不受干扰。 激光尘埃粒子计数器的光源有普通光源和激光光源两种。普通光源为碘钨灯， 体积大、发热量高、寿命短，开机后需要预热。激光光源为激光器，体积小、稳定性高、寿命长，常与检测腔及光检测器做成一体，组成传感器。常见的激光光源有 HeNe激光器、激光二极管。采用普通光源的激光尘埃粒子计数器对0.3 μ m以下的微粒信号响应很低，其信号幅度与计数器本身的噪声幅度相差无几，信号很难从噪声中检测出来。此类仪器虽然标有 0.3 μ m这一通道，但只适于测定大于 0.3 μ m特别是 0.5 μ m 以上的微粒。 由于激光的单色性好，光能量集中稳定， 所以采用激光光源的激光尘埃粒子计数器其传感器有较高的信噪比，此类仪器有些能检测到 0.1 μ m 的微粒。

激光粒子计数器台式

测量腔

测量腔是进行微粒观测的空间， 被采集的空气要从测量腔内穿过。 仪器的光学系统使光源经透镜、狭缝照射到测量腔中， 形成一个体积约几个立方毫米的光敏感区。当空气中的尘埃通过光敏感区时，会散射出一部分光能量，被与入射光成一角度（90度或70度）的集光透镜收集，再投射到光检测器上。
